공기 청정 장치

공기 청정 장치

등록번호 10-1828689
등록일자 2018년02월06일

(51) 국제특허분류(Int. Cl.)
E06B 7/28 (2006.01)
B01D 46/00 (2006.01)
E06B 3/46 (2006.01)
E06B 7/02 (2006.01)
(52) CPC특허분류
E06B 7/28 (2013.01)
B01D 46/0005 (2013.01)
(21) 출원번호 10-2016-0092361
(22) 출원일자 2016년07월21일
심사청구일자 2016년07월21일
(65) 공개번호 10-2018-0010386
(43) 공개일자 2018년01월31일
(56) 선행기술조사문헌
KR1020170111628 A(51) 국제특허분류(Int. Cl.) E06B 7/28 (2006.01) B01D 46/00 (2006.01) E06B 3/46 (2006.01) E06B 7/02 (2006.01) (52) CPC특허분류 E06B 7/28 (2013.01) B01D 46/0005 (2013.01) (21) 출원번호 10-2016-0092361 (22) 출원일자 2016년07월21일 심사청구일자 2016년07월21일 (65) 공개번호 10-2018-0010386 (43) 공개일자 2018년01월31일 (56) 선행기술조사문헌 KR1020170111628 A

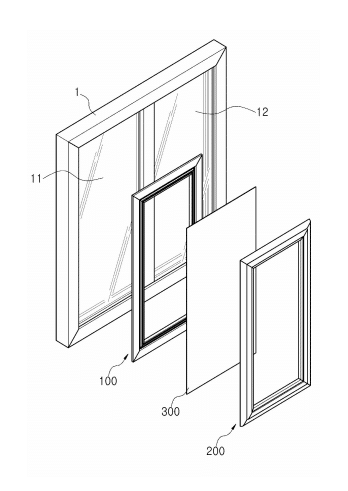

본 발명의 공기 청정 장치는, 창문이 구성된 창틀에 장착가능한 공기 청정 장치로서, 상기 창틀에 결합되는 하측 지지 수단; 상기 하측 지지 수단 상에 결합 또는 부착되는 상측 지지 수단; 및 상기 하측 지지 수단과 상측 지지 수단 사이에 개재되는 공기 청정 필터;를 포함한다.

청구항 1 창문이 구성된 창틀에 장착가능한 공기 청정 장치로서, 상기 창틀에 결합되는 하측 지지 수단; 상기 하측 지지 수단 상에 결합 또는 부착되는 상측 지지 수단; 및 상기 하측 지지 수단과 상측 지지 수단 사이에 개재되는 공기 청정 필터;를 포함하고, 상기 하측 지지 수단은 제 1 하측 프레임, 제 2 하측 프레임, 제 3 하측 프레임 및 제 4 하측 프레임으로 구성 되고, 상기 제 1 하측 프레임과 제 2 하측 프레임은 수직하게 결합되고, 상기 제 2 하측 프레임과 제 4 하측 프 레임은 수직하게 결합되고, 제 4 하측 프레임과 제 3 하측 프레임은 수직하게 결합되고, 상기 제 1 내지 제 3 하측 프레임은 단면 구조가 동일하게 구성되고, 제 4 하측 프레임은 상기 제 1 내지 제 3 하측 프레임과는 상이한 단면 구조를 갖도록 구성되고, 상기 상측 지지 수단은 제 1 상측 프레임, 제 2 상측 프레임, 제 3 상측 프레임 및 제 4 상측 프레임으로 구성 되고, 상기 제 1 내지 제 4 하측 프레임 각각에는 소정 깊이의 프레임 결합홈이 구성되고, 상기 프레임 결합홈을 형성 하는 한 쌍의 내벽에는 소정 두께 돌출 형성된 걸림턱이 형성되고, 상기 프레임 결합홈 내에는 인접한 하측 프레임과의 결합이 이루어지도록 하는 제 1 결합부, 제 2 결합부 및 체 결부가 삽입되고, 상기 제 1 결합부는 상기 프레임 결합홈 바닥면에 위치하고, 상기 제 2 결합부는 상기 체결부가 삽입되기 위한 적어도 하나 이상의 볼트 삽입홀이 형성되는 것을 특징으로 하는 공기 청정 장치.
