교체 가능한 레이저 모듈을 포함하는 레이저 발생 장치

교체 가능한 레이저 모듈을 포함하는 레이저 발생 장치

발명의 영문 명칭 : Laser generation apparatus comprising replaceable laser module

등록번호 10-1656227
등록일자 2016년09월05일

출원번호 10-2015-0148298
출원일자 2015년10월23일
심사청구일자 2015년10월23일

선행기술조사문헌
JP09283863 A*
KR101386137 B1*

발명의 요약 :

본 발명의 레이저 발생 장치는, 전력을 생산하는 제너레이터와, 상기 제너레이터의 동작을 제어하는 본체 제어부를 포함하는 본체 수단; 상기 본체 수단에 착탈 가능하게 결합되고, 상기 제너레이터에서 생산된 전력을 이용하여 레이저광을 발생시키는 레이저 발생부를 포함하는 레이저 발생 모듈; 및 상기 레이저 발생 모듈에 결합되고, 상기 레이저 발생부를 통해서 발생된 레이저광의 이동 경로를 제공하는 핸드피스부;를 포함하고, 상기 본체 수단은 상기 레이저 발생 모듈의 선택적인 결합이 가능하도록 하는 모듈 결합부를 포함하고, 상기 레이저 발생 모듈은 상기 모듈 결합부와 연결되는 본체 연결부와, 상기 레이저 생성부를 통하여 발생되는 레이저광의 파장 정보가 저장되는 모듈 정보 저장부와, 상기 본체 연결부를 통하여 상기 본체 수단과 통신 가능하도록 제어하고 상기 본체 연결부를 통하여 제공되는 전력에 의하여 상기 레이저 발생부가 동작하도록 제어하는 모듈 제어부를 포함하는 것을 특징으로 한다.

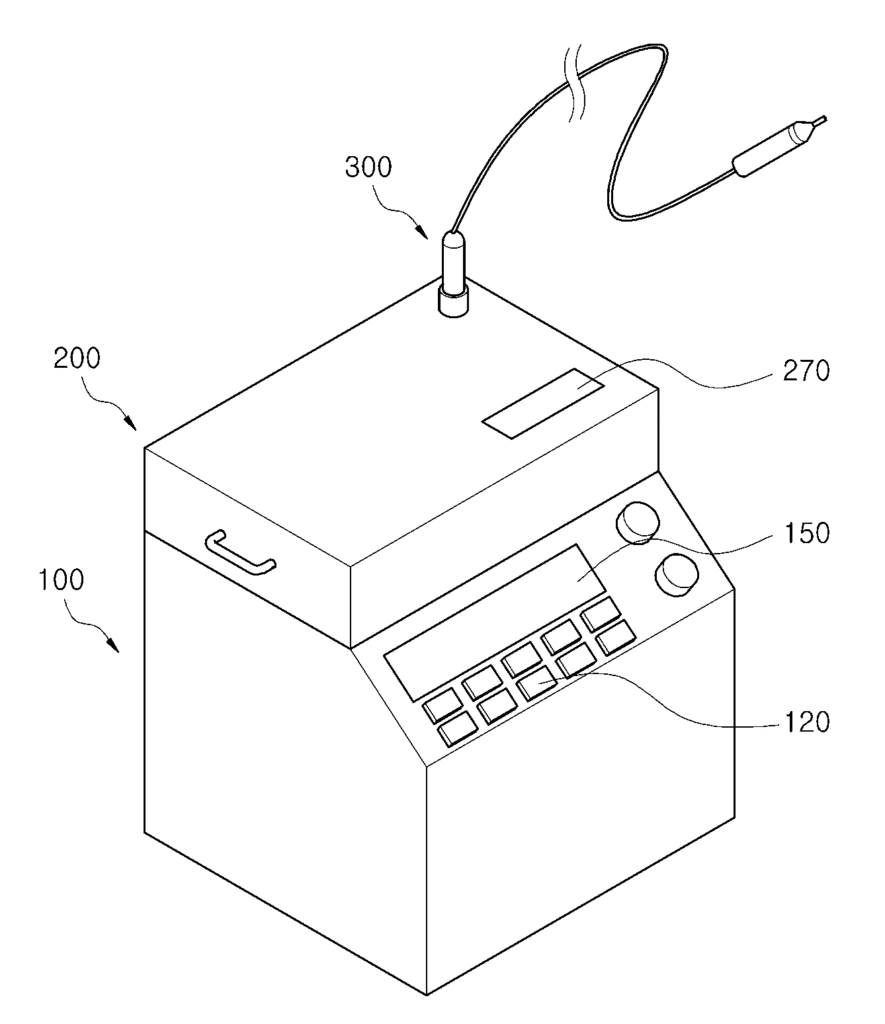

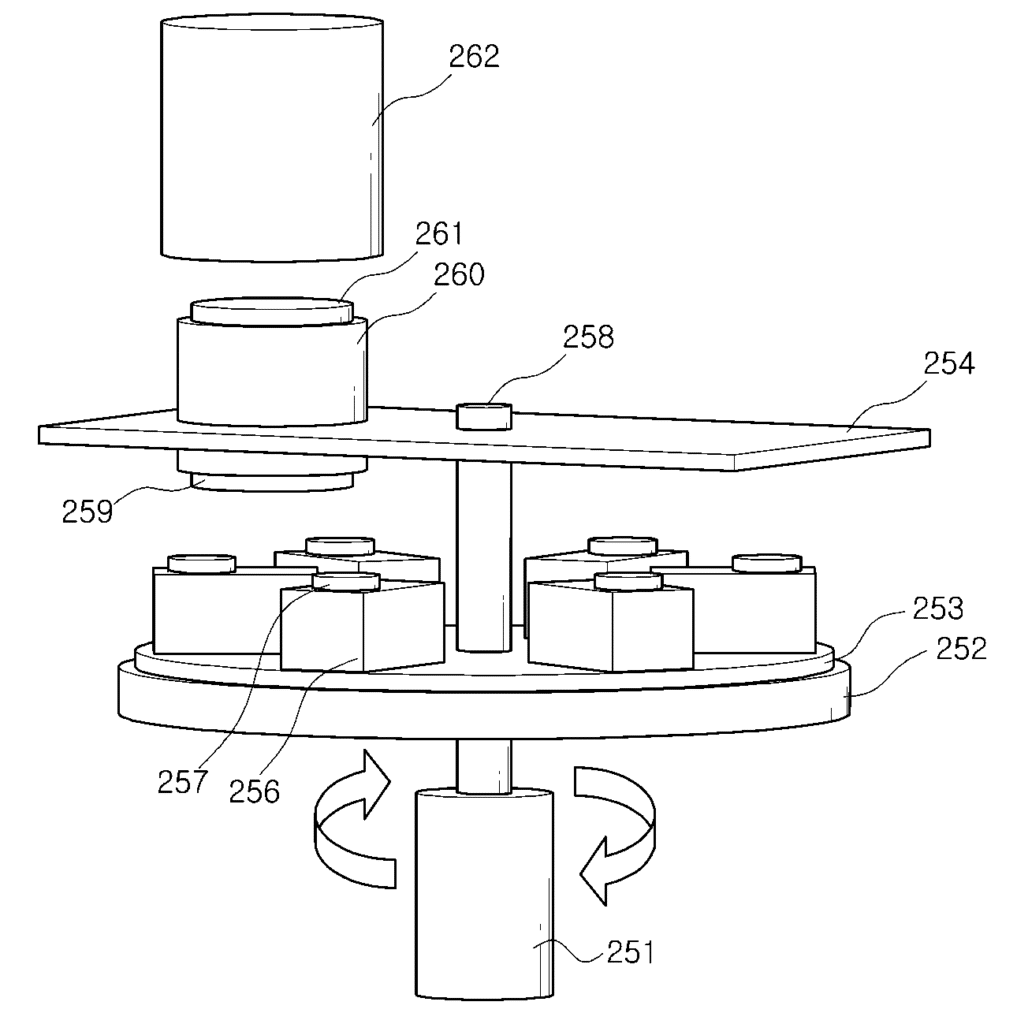

도면 :
