농업용 탄소 온풍 보일러

농업용 탄소 온풍 보일러

발명의 영문 명칭 : Warm air boiler using carbon-fiber heating radiant heat

등록번호 10-1809248
등록일자 2017년12월08일

출원번호 10-2015-0155834
출원일자 2015년11월06일
심사청구일자 2015년11월06일

선행기술조사문헌
KR100178340 B1*
KR101186913 B1*
KR1020090093054 A*
KR200231138 Y1

발명의 요약 :

본 발명은 농업용 탄소 온풍 보일러에 관한 것으로서, 보다 상세하게는 기존의 텅스턴 소재(시즈히터) 발열체에 비해 발열속도가 빠른 탄소 소재의 발열체인 탄소합사(炭素合絲)를 이용한 관상형 발열체(탄소발열봉)를 이용하여 발열량이 풍부하고, 화훼,원예,채소류 비닐하우스에 경제적인 부담이 되지 않으며 안전한 농업용 탄소 온풍 보일러에 관한 것이다.

본 발명은 농업용 탄소 온풍 보일러에 있어서, 공기가 유입되는 흡입 덕트; 탄소사를 땋아서 형성한 탄소발열체가 외주면에 나선형으로 권선된 내부석영관을 외부석영관 내부에 내장시키고, 상기 탄소발열체의 양끝단을 내부 석영관의 양끝단에 끼워져 결합되는 별도의 연결수단을 이용하여 내부전극과 연결하며, 상기 내부전극을 몰리브덴 재질의 연결편을 이용하여 외부전극과 연결하고, 상기 외부석영관의 양끝단을 열압착시켜 납작하게 압착된 압착부 내에서 상기 내부전극과 외부전극이 연결편에 의해 연결되는 탄소발열봉; 상기 탄소발열봉이 다수개 장착되는 탄소 발열 히터부; 상기 탄소 발열 히터의 온도를 감지하는 온도센서; 상기 탄소 발열 히터부에서 생성되는 열원을 공급받기 위한 연결부; 상기 연결부에서 전달된 열원을 송풍시키는 송풍팬; 상기 송풍팬에 구동력을 제공하는 송풍 모터; 상기 송풍팬을 통해 송풍되는 온풍을 토출시키는 토출덕트; 상기 마이크로프로세서와 농업용 탄소 온풍 보일러 회로부를 제어 및 조작하는 콘트롤 박스 및 조작 판넬; 1단계, 2단계, 3단계, 및 제4단계로 시간에 따라 나누어 열풍온도를 설정하는 4단변온기 패널; 상기 온도센서의 감지값을 읽어 설정치와 비교하고, 상기 장치들을 제어하는 마이크로 프로세서; 상기 마이크로 프로세서의 명령에 따라 상기 농업용 탄소 온풍 보일러를 제어하는 농업용 탄소 온풍 보일러 회로부;로 구성되되, 상기 농업용 탄소 온풍 보일러 회로부는, 파워램프회로와 히터램프회로와 환풍램프회로들로 구성된 램프회로부; 4단으로 변온하여 자동 온도를 조절하는 4단변온기회로부; 온도센서를 통해 과열을 감지하여 발광 표시하는 경광등회로부; 경광등회로부의 발광 표시와 동시에 부저음을 발생시키는 부저회로부; 한쌍의 EOCR(electric over current relays)을 통해 오버 커런트(over current)를 차단하는 보조 릴레이 회로부; 누전차단기(EBS)와 연결되고, 전자 코일에 의하여 접점의 개폐가 이루어지는 전자접촉기(GMC-150)를 통해 일정한 온도로 난방출력하는 히터회로부;

콘트롤러와 연결되어 EOCR로 팬에 흐르는 오버 커런트(over current)를 차단하는 팬 회로부; 과열을 감지하여 표시하는 경광등 회로부; 누설전류를 차단하는 배선차단기와 연결된 조작부회로;를 포함한다.

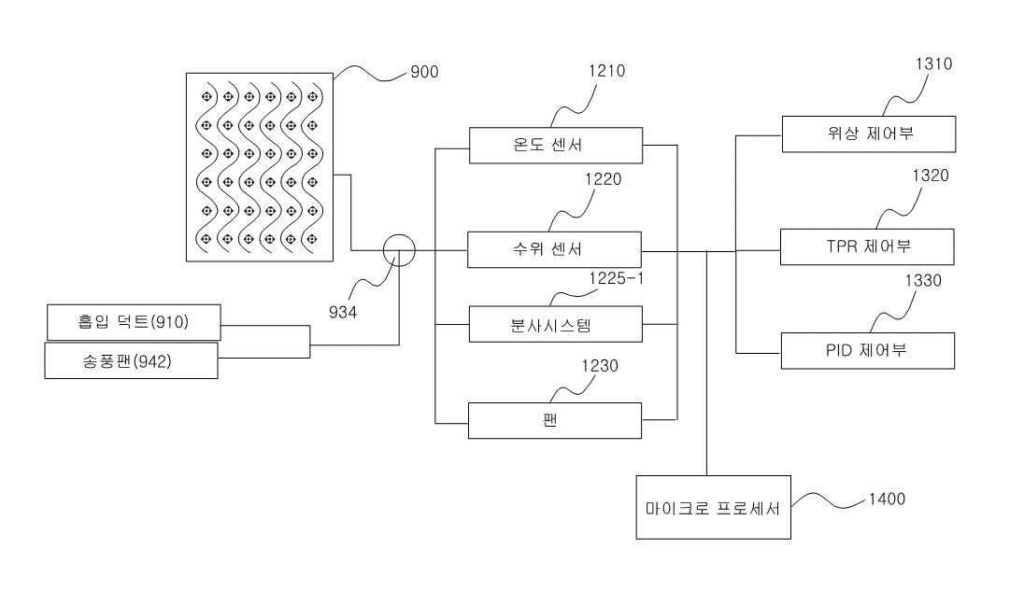

도면 :
