대용량 솥에 사용 가능한 주걱

대용량 솥에 사용 가능한 주걱

(51) 국제특허분류(Int. Cl.)
A47J 43/28 (2006.01)
(52) CPC특허분류
A47J 43/288 (2013.01)
A47J 2043/07 (2013.01)
(21) 출원번호 10-2016-0033196
(22) 출원일자 2016년03월21일
심사청구일자 2016년03월21일
(56) 선행기술조사문헌
JP3126505 U9
KR1020030072180 A
US06068313 A

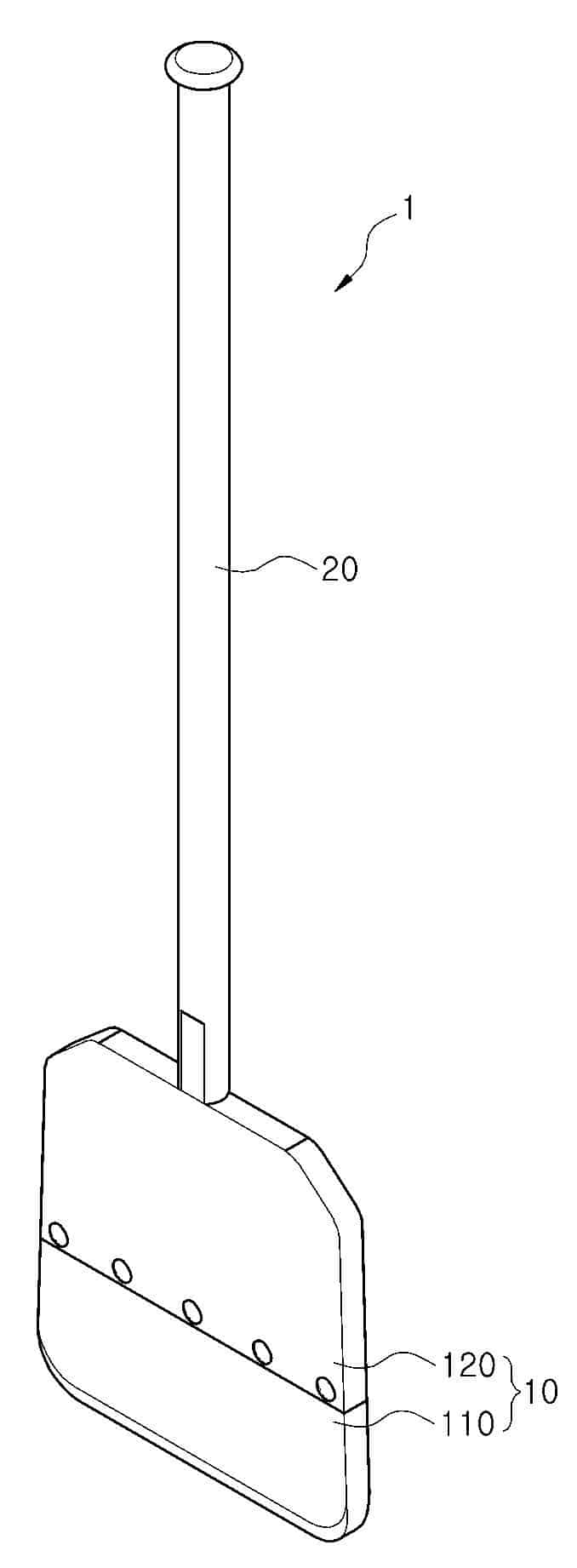

본 발명의 주걱은 조리 대상의 음식물과 대용량 솥에 직접 접촉하는 본체 수단과, 상기 본체 수단에 결합되고,
일방향으로 연장 형성되는 파지 수단을 포함하고, 상기 본체 수단은 테프론 물질로 이루어진 접촉부와, 상기 접
촉부에 결합되고 스테인레스 스틸로 이루어진 테프론 지지부로 이루어지고, 상기 접촉부는 접촉 바디와, 상기 접
촉 바디와 일체로 형성되면서 기설정된 크기의 단차가 형성되도록 돌출되는 지지부 삽입 돌기와, 상기 지지부 삽
입 돌기와 일체로 형성되면서 상기 지지부 삽입 돌기의 상부면에서 상측으로 돌출 형성되는 파지수단 결합 돌기
로 구성되고, 상기 지지부 삽입 돌기는 상기 테프론 지지부의 일측에 형성된 개구부 내로 삽입 및 고정되는 것을
특징으로 한다.

청구항 1
조리 대상의 음식물과 대용량 솥에 직접 접촉하는 본체 수단과,
상기 본체 수단에 결합되고, 일방향으로 연장 형성되는 파지 수단을 포함하고,
상기 본체 수단은 테프론 물질로 이루어진 접촉부와, 상기 접촉부에 결합되고 스테인레스 스틸로 이루어진 테프
론 지지부로 이루어지고,
상기 접촉부는 접촉 바디와, 상기 접촉 바디와 일체로 형성되면서 기설정된 크기의 단차가 형성되도록 돌출되는
지지부 삽입 돌기와, 상기 지지부 삽입 돌기와 일체로 형성되면서 상기 지지부 삽입 돌기의 상부면에서 상측으
로 돌출 형성되는 파지수단 결합 돌기로 구성되고,
상기 지지부 삽입 돌기는 상기 테프론 지지부의 일측에 형성된 개구부 내로 삽입 및 고정되고,
상기 파지 수단은 파지 몸체와, 상기 파지 몸체와는 상이한 형상으로 이루어진 결합 단차부로 이루어지고,
상기 결합 단차부는 상기 테프론 지지부 내부로 삽입되는 형상으로 이루어지고, 상기 파지 수단의 결합 단차부
내부로 상기 파지수단 결합 돌기의 일부가 삽입되도록 구성되고,
상기 테프론 지지부와 지지부 삽입 돌기 사이에 체결 수단에 의하여 결합이 이루어지는 것을 특징으로 하는 대
용량 솥에 사용 가능한 주걱.
