대용량 솥

대용량 솥

발명의 영문 명칭 : Large capacity kettle

등록번호 10-1724229
등록일자 2017년03월31일

출원번호 10-2016-0022383
출원일자 2016년02월25일
심사청구일자 2016년02월25일

선행기술조사문헌
KR101497267 B1*
KR1020100121266 A*
KR101246246 B1
KR2019970023506 U

발명의 요약 :

본 발명의 대용량 솥은 스테인레스 스틸로 이루어진 내통과, 외통을 포함하는 업소용 대용량 솥으로서, 상기 외통 상측에 배치되어, 가스 버너에서 발생된 화염이 전달되어 상기 내통을 가열할 수 있도록 하기 위한 화염 가열 공간이 형성되도록 하는 리프트 링을 포함하고, 상기 내통은 상기 화염에 의하여 가열되는 하측 솥과, 상기 하측 솥 상측에 배치되는 상측 솥과, 상기 상측 솥과 하측 솥 사이에 배치되어 국부 가열을 억제시키기 위한 국부 가열 억제 수단으로 구성되고, 상기 국부 가열 억제 수단은 상기 상측 솥이 상기 하측 솥으로부터 기설정된 간격만큼 이격되는 위치에 있도록 하기 위한 복수 개의 프레임과, 상기 프레임들 사이의 공간에 배치되는 진흙층으로 이루어진다.

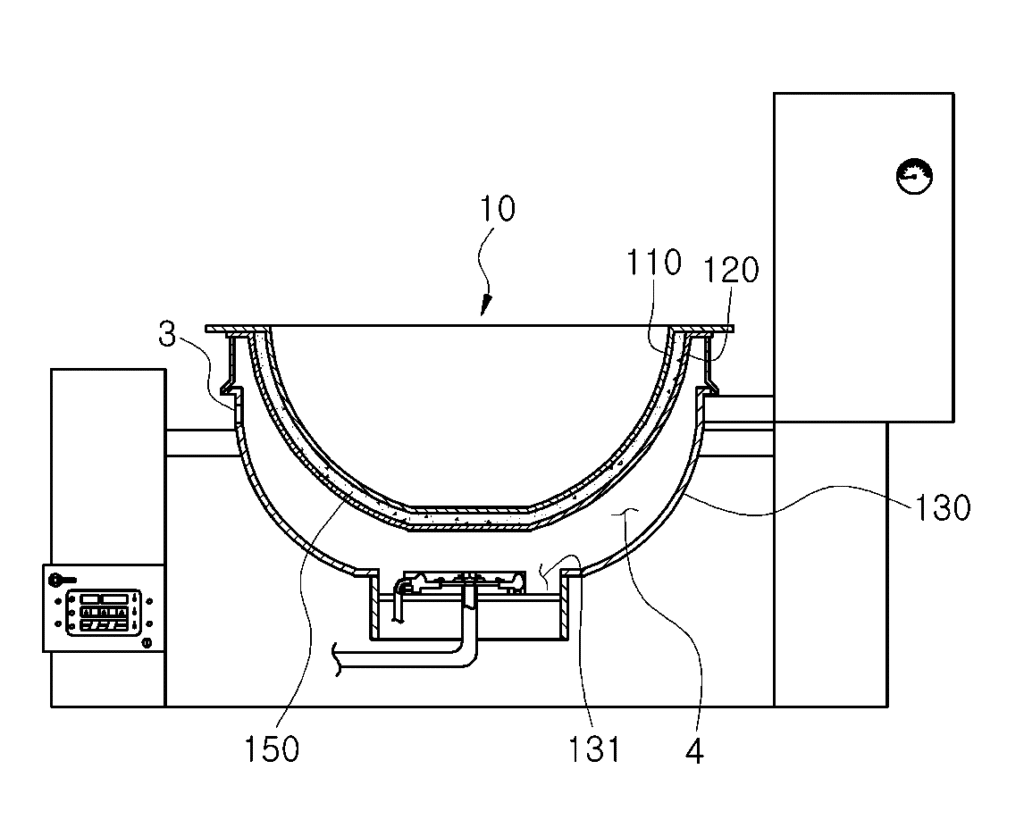

도면 :
