도시의 빗물순환과 비점오염 저감을 위한 포장재 및 시공방법

도시의 빗물순환과 비점오염 저감을 위한 포장재 및 시공방법

발명의 명칭 : A PAVEMENT AND CONSTRUCTION METHOD THEREOF

등록번호 10-1889707
등록일자 2018년08월13일

출원번호 10-2017-0069528
출원일자 2017년06월05일
심사청구일자 2017년06월05일

선행기술조사문헌
KR101509444 B1*
KR100970773 B1*

발명의 요약 :

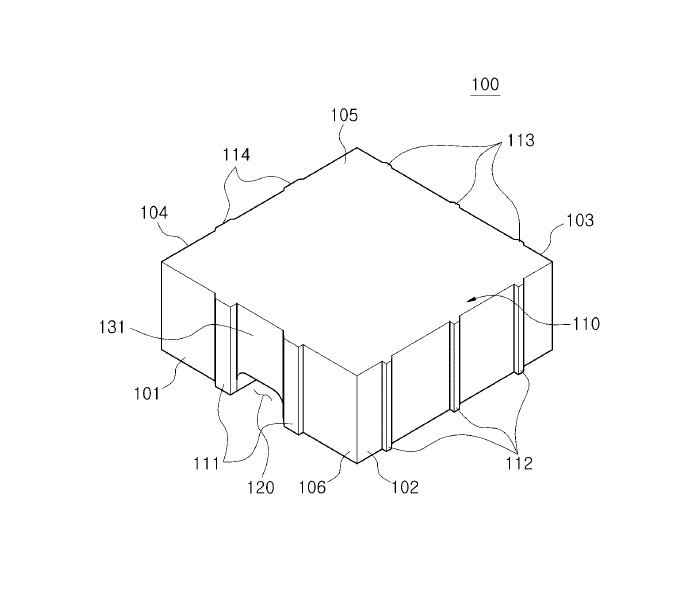

본 발명에 따른 포장재는 제1측면, 제2측면, 제3측면, 제4측면, 상측면 및 하측면을 포함하는 몸체부; 및 상기 하측면에 형성되고, 상기 제1측면 및 제3측면에 개구가 형성되는 저류공간부를 포함하고, 상기 제1측면은 상기 제1측면의 저류공간부의 개구의 양측에 형성되고 상하방향으로 연장되어 형성되는 경계돌기부 및 상기 제1측면의 저류공간부의 개구의 상측에 형성된 홈부를 포함하고, 상기 제2측면은 복수의 돌기부를 포함하고, 상기 제3측면은 복수의 돌기부를 포함하고, 상기 제3측면에 형성된 복수의 돌기부는 상기 제1측면의 경계돌기부와 어긋나는 위치에 배치되고, 상기 제3측면에 형성되는 복수의 돌기부 중 하나는 상기 제3측면의 저류공간부의 개구의 상측에 배치되고, 상기 제4측면은 경계돌기부를 포함하고, 상기 제4측면에 형성된 경계돌기부는 상기 제2측면에 형성된 복수의 돌기부와 어긋나는 위치에 배치되고, 상기 제1측면 및 제4측면에 형성된 경계돌기부의 폭은 상기 제2측면 및 제3측면에 형성된 돌기부의 폭보다 크고, 상기 제1측면의 홈부로부터 상기 제1측면의 경계돌기부가 돌출된 거리는 상기 제1측면으로부터 상기 경계돌기부가 돌출된 거리보다 크고, 상기 제3측면에 형성된 돌기부가 상기 제3측면으로부터 돌출된 거리는 상기 홈부로부터 상기 경계돌기부가 돌출된 거리보다 작다.

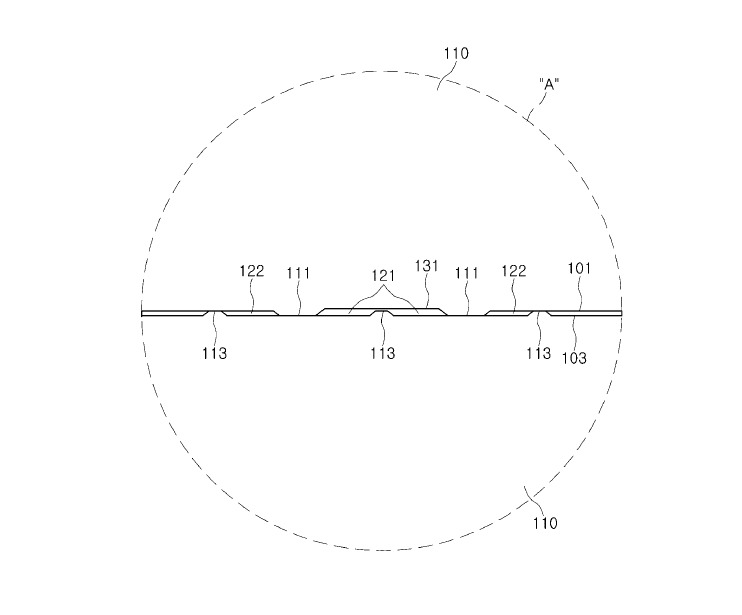

도면 :
