레저 기구

레저 기구

(51) 국제특허분류(Int. Cl.)
B63B 35/73 (2006.01) B63H 16/00 (2006.01)
B63H 25/02 (2006.01) B63H 25/38 (2006.01)
(52) CPC특허분류
B63B 35/73 (2013.01)
B63H 16/00 (2013.01)
(21) 출원번호 10-2016-0087454
(22) 출원일자 2016년07월11일
심사청구일자 2016년07월11일
(56) 선행기술조사문헌
JP평성05262281 A
KR1020160069140 A
KR1020120108571 A
KR1020060127280 A

본 발명의 수상스키는, 상부면에 사용자 발을 위치시킬 수 있는 한 쌍의 부력체; 상기 부력체의 후방면에 구성되
고, 소정 깊이의 홈이 형성된 커넥터; 상기 커넥터에 결합되고, 상기 부력체의 이동 방향을 조절하기 위한 방향
조절부; 상기 방향 조절부에 결합되고, 상기 부력체의 이동을 돕기 위한 후방 추진부; 및 상기 방향 조절부와 결
합되고, 상기 후방 추진부의 방향을 회전시킬 수 있는 회전 손잡이부;를 포함하고, 상기 방향 조절부는 관 형상
의 방향 조절 몸체와, 상기 방향 조절 몸체의 일측에 형성되고 상기 커넥터에 결합되는 결합 돌출부와, 상기 방
향 조절 몸체 내부를 통과하는 회전부와, 상기 회전부의 상측과 연결되는 회전 손잡이 결합부를 포함하고, 상기
회전 손잡이부는 상기 회전 손잡이 결합부에 결합되는 결합용 바와, 상기 결합용 바와 연결된 회전 손잡이 몸체
와, 상기 회전 손잡이 몸체의 하측으로부터 연장형성되는 각도 조절핀을 포함하는 것을 특징으로 한다.

청구항 1

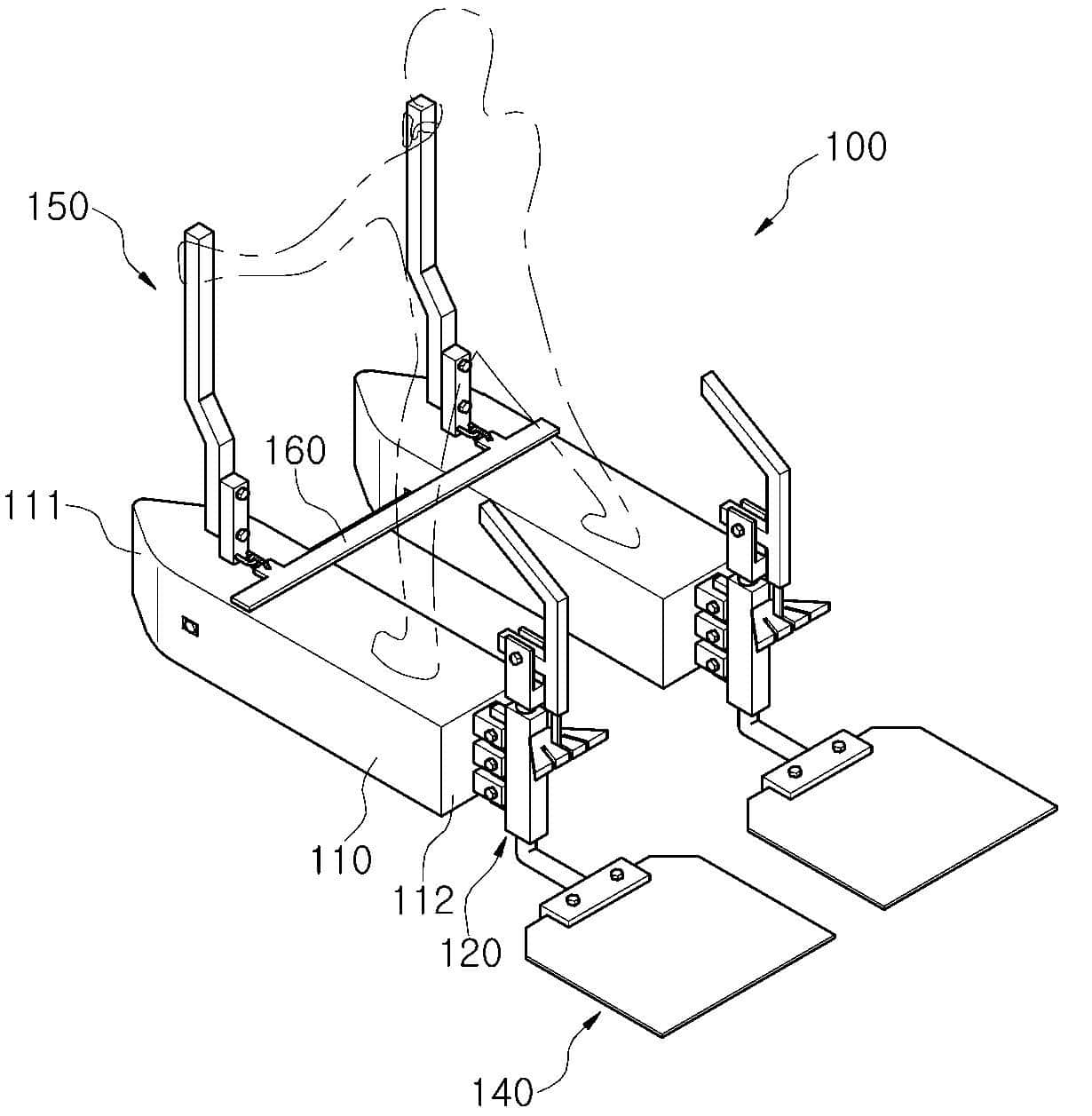

상부면에 사용자 발을 위치시킬 수 있는 한 쌍의 부력체(110);
상기 부력체(110)의 후방면에 구성되고, 소정 깊이의 홈이 형성된 커넥터(113);
상기 커넥터(113)에 결합되고, 상기 부력체(110)의 이동 방향을 조절하기 위한 방향 조절부(120);
상기 방향 조절부(120)에 결합되고, 상기 부력체(110)의 이동을 돕기 위한 후방 추진부(140); 및
상기 방향 조절부(120)와 결합되고, 상기 후방 추진부(140)의 방향을 회전시킬 수 있는 회전 손잡이부(130);를
포함하고,
상기 방향 조절부(120)는 관 형상의 방향 조절 몸체(121)와, 상기 방향 조절 몸체(121)의 일측에 형성되고 상기
커넥터(113)에 결합되는 결합 돌출부(122)와, 상기 방향 조절 몸체(121) 내부를 통과하는 회전부(123)와, 상기
회전부(123)의 상측과 연결되는 회전 손잡이 결합부(124)를 포함하고,
상기 회전 손잡이부(130)는 상기 회전 손잡이 결합부(124)에 결합되는 결합용 바(133)와, 상기 결합용 바(133)
와 연결된 회전 손잡이 몸체(131)와, 상기 회전 손잡이 몸체(131)의 하측으로부터 연장형성되는 각도 조절핀
(134)을 포함하는 것을 특징으로 하는 레저 기구.
