마운팅 장치를 포함하는 검사 장치

마운팅 장치를 포함하는 검사 장치

발명의 영문 명칭 : Test apparatus comprising a mounting device

등록번호 10-1718446
등록일자 2017년03월15일

출원번호 10-2015-0093982
출원일자 2015년07월01일
심사청구일자 2015년07월01일
공개번호 10-2017-0004095
공개일자 2017년01월11일

선행기술조사문헌
KR101011714 B1*
KR101316888 B1*
KR101463607 B1

발명의 요약:

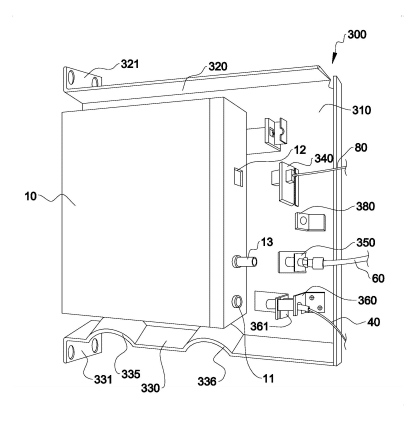

실시예의 마운팅 장치는, 검사 대상의 전자 장비를 수납하기 위한 검사 랙에 장착되는 장치로서, 상기 전자 장비
는 상기 검사 랙에 수납된 상태에서 복수 개의 케이블 연결이 이루어지도록 복수 개의 커넥터를 포함하고, 상기
전자 장비의 커넥터에 연결되는 케이블을 고정하기 위한 케이블 고정부가 마련된 마운팅 바디와, 상기 마운팅 바
디의 양 측면으로부터 연장 형성되는 제 1 마운팅 측면부와, 제 2 마운팅 측면부를 포함하고, 상기 제 2 마운팅
측면부는 상기 전자 장비의 슬라이딩 이동을 가이드하도록 소정 두께 돌출형성되는 가이드부를 포함하고, 상기
케이블 고정부는 상기 전자 장비가 수납되는 위치와, 상기 전자 장비의 커넥터 위치에 대응되도록 상기 마운팅
바디에 설치된다.

도면
