모뎀 검사 장치

모뎀 검사 장치

발명의 영문 명칭 : Apparatus for testing a modem

등록번호 10-1648917
등록일자 2016년08월10일

출원번호 10-2015-0093974
출원일자 2015년07월01일
심사청구일자 2015년07월01일

선행기술조사문헌
KR1020040098684 A*
US07058559 B1

발명의 요약 :

실시예의 모뎀 검사 장치는, 외부로부터 케이블 신호를 입력 받는 것이 가능하고, 연결되는 기기의 통신이 가능
하도록 하는 모뎀을 검사하는 장치로서, 상기 모뎀과 통신 연결되고, 상기 모뎀의 성능 테스트를 수행하는 검사
컴퓨터와, 상기 모뎀 복수 개를 수납하고, 이동 가능한 검사 랙과, 상기 모뎀들과 검사 컴퓨터 사이의 통신 연결
을 중개하는 링크부와, 상기 검사 컴퓨터에 연결되고, 상기 링크부에 마련된 랜 포트들 중 어느 하나에 선택적으
로 연결되는 컴퓨터 연결 케이블을 포함하고, 상기 검사 랙은, 상기 모뎀을 수납하기 위한 보조 프레임에 의하여
복수 개의 공간으로 구획되고, 상기 모뎀에 인가하기 위한 전원을 분배하는 전원 분배기와, 상기의 외부로부터
입력받는 신호를 상기 모뎀으로 분배하여 전달하는 입력 신호 분배기와, 상기 모뎀과 상기 링크부를 통신 연결하
기 위한 링크부 연결 케이블을 포함한다.

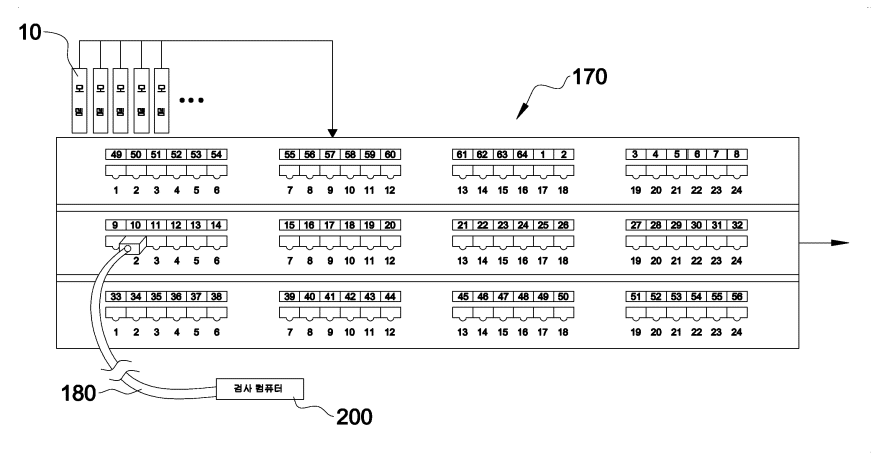

도면
