벽시계

벽시계

등록번호 10-1682333
등록일자 2016년11월28일

(51) 국제특허분류(Int. Cl.)
G04B 37/14 (2006.01)
G04D 3/00 (2006.01)
(52) CPC특허분류
G04B 37/1406 (2013.01)
G04D 3/0064 (2013.01)
(21) 출원번호 10-2016-0091371
(22) 출원일자 2016년07월19일
심사청구일자 2016년07월19일
(56) 선행기술조사문헌
KR1020120086778 A
JP2001215286 A
KR2020130006965
U KR2020090007918 U

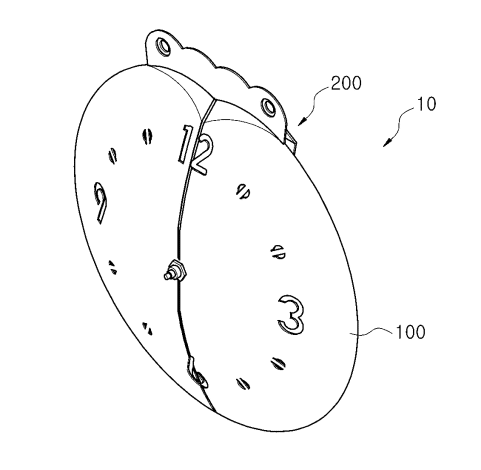

본 발명의 벽시계는 벽시계의 전면을 구성하고, 금속 재질로 이루어진 전면 금속재; 상기 전면 금속재의 내측에 결합되고, 시침 또는 분침의 회전을 위하여 동력을 제공하는 동력 수단; 및 상기 벽시계의 후면을 구성하고, 상 기 전면 금속재와의 결합이 이루어지는 후면 결합부와, 상기 후면 결합부와 기설정된 각도를 갖도록 형성된 상측 경사부와, 상기 상측 경사부와 기설정된 각도를 갖도록 형성된 역벤딩부와, 상기 역벤딩부와 기설정된 각도를 갖 으면서 상기 전면 금속재를 향하여 절곡형성되는 하측 경사부와, 상기 전면 금속재의 내측에 접하는 밀착판과, 상기 하측 경사부로부터 연장 형성되면서 상기 밀착판에 고정되는 후면 본체를 포함하는 후면 금속재;로 이루어 진다.

청구항 1 벽시계의 전면을 구성하고, 금속 재질로 이루어진 전면 금속재; 상기 전면 금속재의 내측에 결합되고, 시침 또는 분침의 회전을 위하여 동력을 제공하는 동력 수단; 및 상기 벽시계의 후면을 구성하고, 상기 전면 금속재와의 결합이 이루어지는 후면 결합부와, 상기 후면 결합부와 기설정된 각도를 갖도록 형성된 상측 경사부와, 상기 상측 경사부와 기설정된 각도를 갖도록 형성된 역벤딩부와, 상기 역벤딩부와 기설정된 각도를 갖으면서 상기 전면 금속재를 향하여 절곡형성되는 하측 경사부 와, 상기 전면 금속재의 내측에 접하는 밀착판과, 상기 하측 경사부로부터 연장 형성되면서 상기 밀착판에 고정 되는 후면 본체를 포함하는 후면 금속재;로 이루어지는 벽시계.
