복수 개의 블레이드를 포함하는 믹서기

복수 개의 블레이드를 포함하는 믹서기

발명의 영문 명칭 : A mixer comprising a plurality of blades

등록번호 10-1681946
등록일자 2016년11월28일

출원번호 10-2015-0113117
출원일자 2015년08월11일
심사청구일자 2015년08월11일

선행기술조사문헌
KR101504688 B1*
KR2019980030018 U*
KR2020110010553 U*

발명의 요약 :

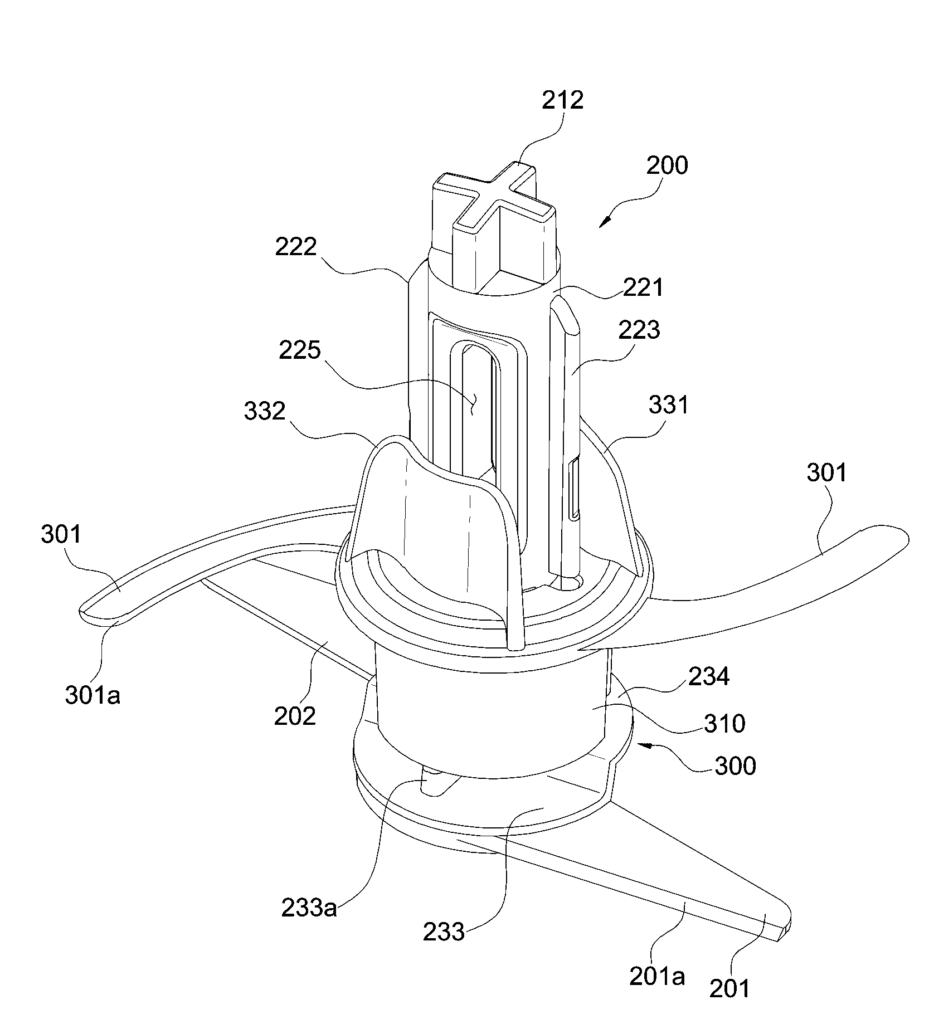

본 실시예의 믹서기는, 분쇄통 커버에 의하여 개방된 상측이 밀폐되는 분쇄통과, 상기 분쇄통 내측 바닥면으로부터 돌출된 회전축과, 상기 회전축의 일부가 삽입될 수 있는 분쇄통 삽입홀을 포함하는 샤프트 모듈과, 상기 샤프트 모듈이 관통할 수 있는 크기의 바디홀을 포함하고, 상기 샤프트 모듈에 착탈가능하게 결합되는 블레이드 모듈을 포함하고, 상기 샤프트 모듈은, 상기 분쇄통 커버를 관통하거나 상기 분쇄통 커버와 연결되도록 돌출형성된 커버 결합부를 포함하는 샤프트 상측부와, 상기 샤프트 상측부로부터 하측으로 연장 형성되는 샤프트 미들부와, 상기 샤프트 미들부로부터 하측으로 연장 형성되는 하측 바디를 포함하고, 상기 샤프트 모듈의 하측 바디는 제 1 하측 블레이드가 결합되는 제 1 샤프트 하측부와, 제 2 하측 블레이드가 결합되는 제 2 샤프트 하측부를 포함하고, 상기 제 2 샤프트 하측부와 제 1 샤프트 하측부의 상부면은 높이차로 인해 단차가 형성되고, 상기 블레이드 모듈은 제 1 상측 블레이드와, 제 2 상측 블레이드가 결합된 블레이드 연결부를 포함하는 것을 특징으로 한다.
