부력을 이용한 발전 장치

부력을 이용한 발전 장치

(51) 국제특허분류(Int. Cl.)
F03B 17/02 (2006.01) F03B 17/06 (2006.01)
(52) CPC특허분류
F03B 17/02 (2013.01)
F03B 17/062 (2013.01)
(21) 출원번호 10-2016-0070188
(22) 출원일자 2016년06월07일
심사청구일자 2016년06월07일
(56) 선행기술조사문헌
KR1020020062243 A
KR1020030073046 A*
KR1020110000345 A*
*는 심사관에 의하여 인용된 문헌

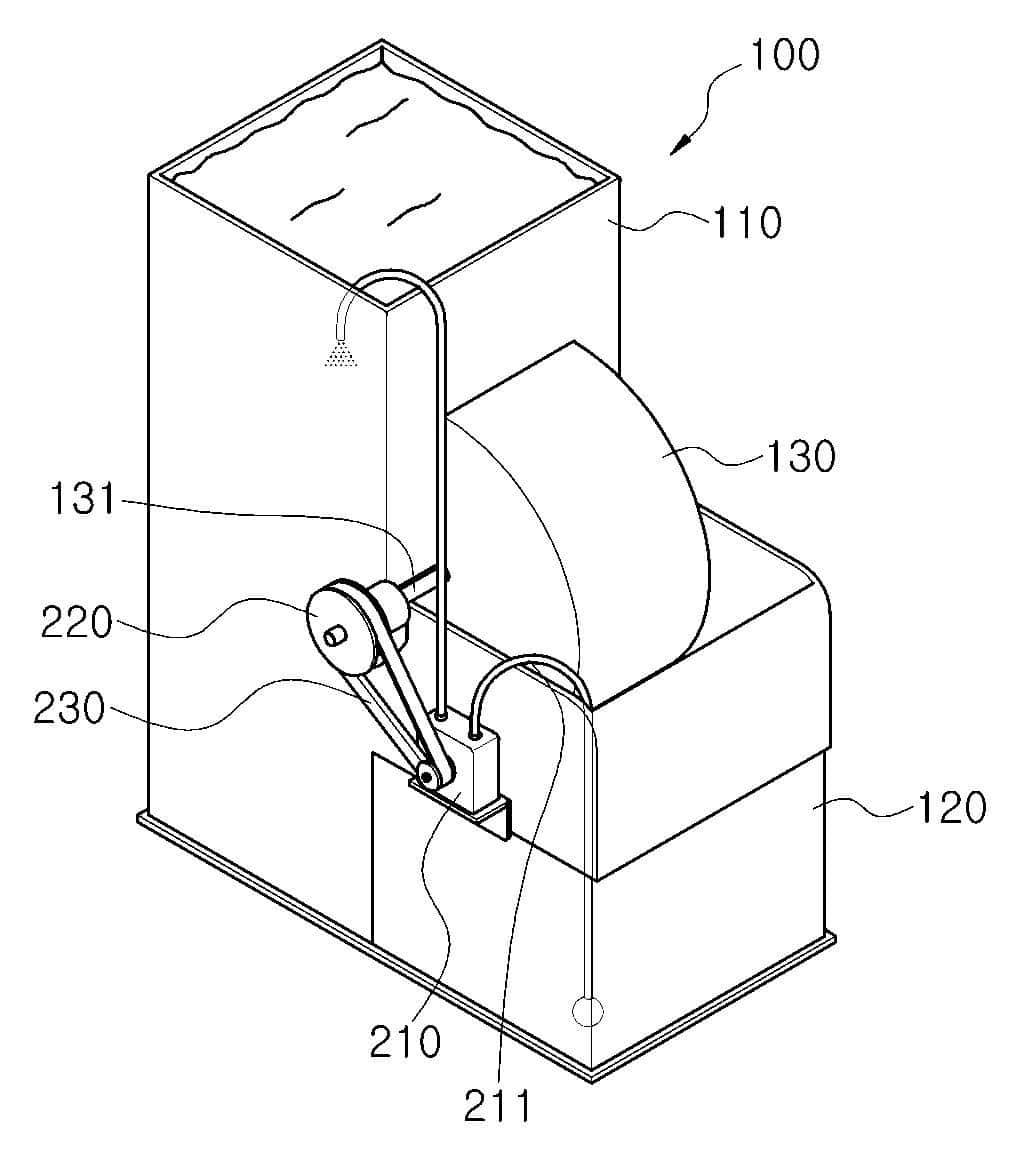

본 발명의 발전 장치는, 전방면의 일부가 개방된 구조로 이루어지고 물이 저장되어 있는 제 1 저장부와, 상기 제
1 저장부에 저장된 물의 수위보다 낮은 수위로 물이 저장된 제 2 저장부와, 상기 제 1 저장부의 개방된 전방면에
설치되고, 상기 제 1 저장부에 저장된 물의 부력에 의하여 회전되도록 설치된 회전 수단과, 상기 제 2 저장부에
저장된 물을 상기 제 1 저장부로 옮길 수 있는 동력을 제공하고, 상기 제 1 저장부에 저장된 물의 양 또는 높이
에 따라 간헐적으로 동작되는 누수 순환 펌프와, 상기 회전 수단의 회전축과 연결되고, 전달되는 회전력을 가속
시키기 위한 증속기와, 상기 증속기에서 증속된 회전력을 이용하여 전기를 생성하는 발전기를 포함하고, 상기 회
전 수단의 좌측 부위는 상기 제 1 저장부 내에 위치하고, 상기 회전 수단의 우측 부위는 상기 제 2 저장부 상측
에 위치하도록 구성되는 것을 특징으로 한다.

청구항 1
전방면의 일부가 개방된 구조로 이루어지고 물이 저장되어 있는 제 1 저장부와,
상기 제 1 저장부에 저장된 물의 수위보다 낮은 수위로 물이 저장된 제 2 저장부와,
상기 제 1 저장부의 개방된 전방면에 설치되고, 상기 제 1 저장부에 저장된 물의 부력에 의하여 회전되도록 설
치된 회전 수단과,
상기 제 2 저장부에 저장된 물을 상기 제 1 저장부로 옮길 수 있는 동력을 제공하고, 상기 제 1 저장부에 저장
된 물의 양 또는 높이에 따라 간헐적으로 동작되는 누수 순환 펌프와,
상기 회전 수단의 회전축과 연결되고, 전달되는 회전력을 가속시키기 위한 증속기와,
상기 증속기에서 증속된 회전력을 이용하여 전기를 생성하는 발전기를 포함하고,
상기 회전 수단의 좌측 부위는 상기 제 1 저장부 내에 위치하고, 상기 회전 수단의 우측 부위는 상기 제 2 저장
부 상측에 위치하도록 구성되고,
상기 제 1 저장부의 전방면과 상기 회전 수단 사이에는 밀폐 수단이 결합되고,
상기 밀폐 수단의 일측 단부는 상기 제 1 저장부에 접촉하여 고정되고, 상기 밀폐 수단의 타측 단부는 상기 제
1 저장부의 후방을 향하여 절곡된 형상으로 이루어짐으로써, 상기 밀폐 수단의 타측 단부는 상기 회전 수단의
외주면에 접촉될 수 있는 형상으로 이루어지는 것을 특징으로 하는 부력을 이용한 발전 장치.
