셋탑 박스 검사 장치

셋탑 박스 검사 장치

발명의 영문 명칭 : Apparatus for testing a set top box

등록번호 10-1718447
등록일자 2017년03월15일

출원번호 10-2015-0093963
출원일자 2015년07월01일

심사청구일자 2015년07월01일
공개번호 10-2017-0004089
공개일자 2017년01월11일

선행기술조사문헌
CN203399228 U*
KR1020010083019 A*
KR100740980 B1
KR1020040066383 A

발명의 요약 :

본 실시예에 따른 셋탑 박스 검사 장치는, 외부로부터 신호를 입력받아 디스플레이 기기로 영상 신호를 출력하는
셋탑 박스를 검사하는 장치로서, 상기 셋탑 박스로부터 출력되는 영상 신호를 입력받아 표시하는 디스플레이 기
기와, 상기 셋탑 박스 복수개를 수납하는 검사 랙과, 상기 셋탑 박스로부터 출력되는 영상 신호를 상기 디스플레
이 기기로 전달하고, 상기 검사 랙에 착탈 가능하게 마련되는 출력 케이블을 포함하고, 상기 검사 랙은, 상기 셋
탑 박스를 수납하기 위한 보조 프레임에 의하여 복수개의 공간으로 구획되고, 상기 셋탑 박스에 인가하기 위한
전원을 분배하는 전원 분배기와, 상기의 외부로부터 입력받는 신호를 상기 셋탑 박스로 분배하여 전달하는 입력
신호 분배기와, 상기 셋탑 박스로부터 출력되는 영상 신호를 상기 출력 케이블로 전달하는 역할을 수행하는 커넥
터부를 포함한다.

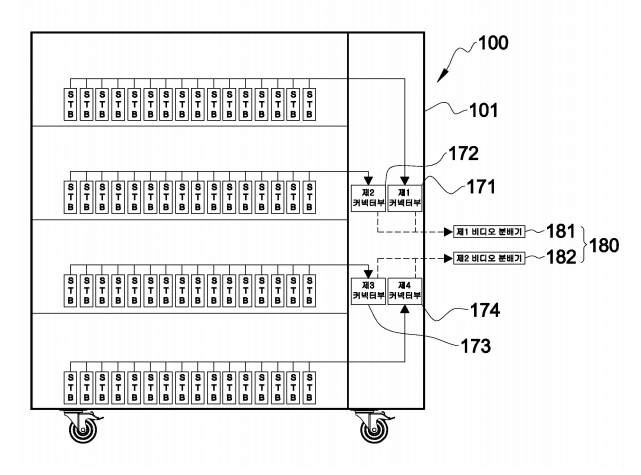

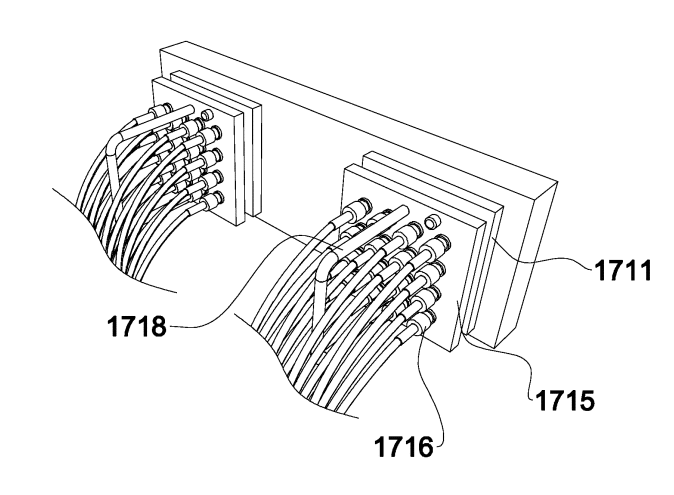

도면
