안전캡이 구비된 캔

안전캡이 구비된 캔

(51) 국제특허분류(Int. Cl.)
B65D 17/50 (2017.01) B65D 17/00 (2017.01)
B67B 7/40 (2006.01)
(52) CPC특허분류
B65D 17/50 (2013.01)
B65D 17/16 (2013.01)
(21) 출원번호 10-2016-0102842
(22) 출원일자 2016년08월12일
심사청구일자 2016년08월12일
(56) 선행기술조사문헌
JP2015209231 A*

본 발명은 안전캡이 구비된 캔이 개시되는 것으로, 상부적층지지턱과 하부적층지지돌부와 상기 상부적층지지턱의 내측 둘레부를 따라 적층홈부와 절취부가 구비되고 상기 절취부가 연결되어 캔고리를 잡아 당기는 동작에 의해 개방되는 캔뚜껑을 갖는 캔의 캔뚜껑 상부에 구비되는 안전캡을 포함하고, 상기 안전캡(100)은, 상기 캔 뚜껑(1) 상부에 안착되되 상기 절취부(2)가 포설되도록 안착되어 캔고리(3)를 잡아당기는 동작에 의해 개방되는 캔 뚜껑 (1)의 가장자리를 덮어 포설하여 캔 뚜껑(1) 가장자리에 의해 손이 베이는 것을 방지하는 몸체(10)와; 상기 몸체 (10)에 구비되어 상기 캔고리(3)가 내측에 수용되되 캔고리(3)의 잡아 당김 동작을 간섭하지 않는 캔고리수용부 (20)와; 복수개의 캔이 서로 적층될 때 상기 하부적층지지돌부(4)가 끼움적층되어 적층되는 캔이 서로에 대해 미끄러짐을 방지하도록 상기 몸체(10)의 가장자리로부터 연장되어 상기 적층홈부(5)에 끼워지는 외벽부(30)와; 상기 몸체(10)를 상기 캔 뚜껑(1)에 고정시키는 접착수단(40)으로 구비되어 이루어진다.



청구항 1
상부적층지지턱과 하부적층지지돌부와 상기 상부적층지지턱의 내측 둘레부를 따라 적층홈부와 절취부가 구비되
고 상기 절취부가 연결되어 캔고리를 잡아 당기는 동작에 의해 개방되는 캔뚜껑을 갖는 캔의 캔뚜껑 상부에 구
비되는 안전캡을 포함하고,

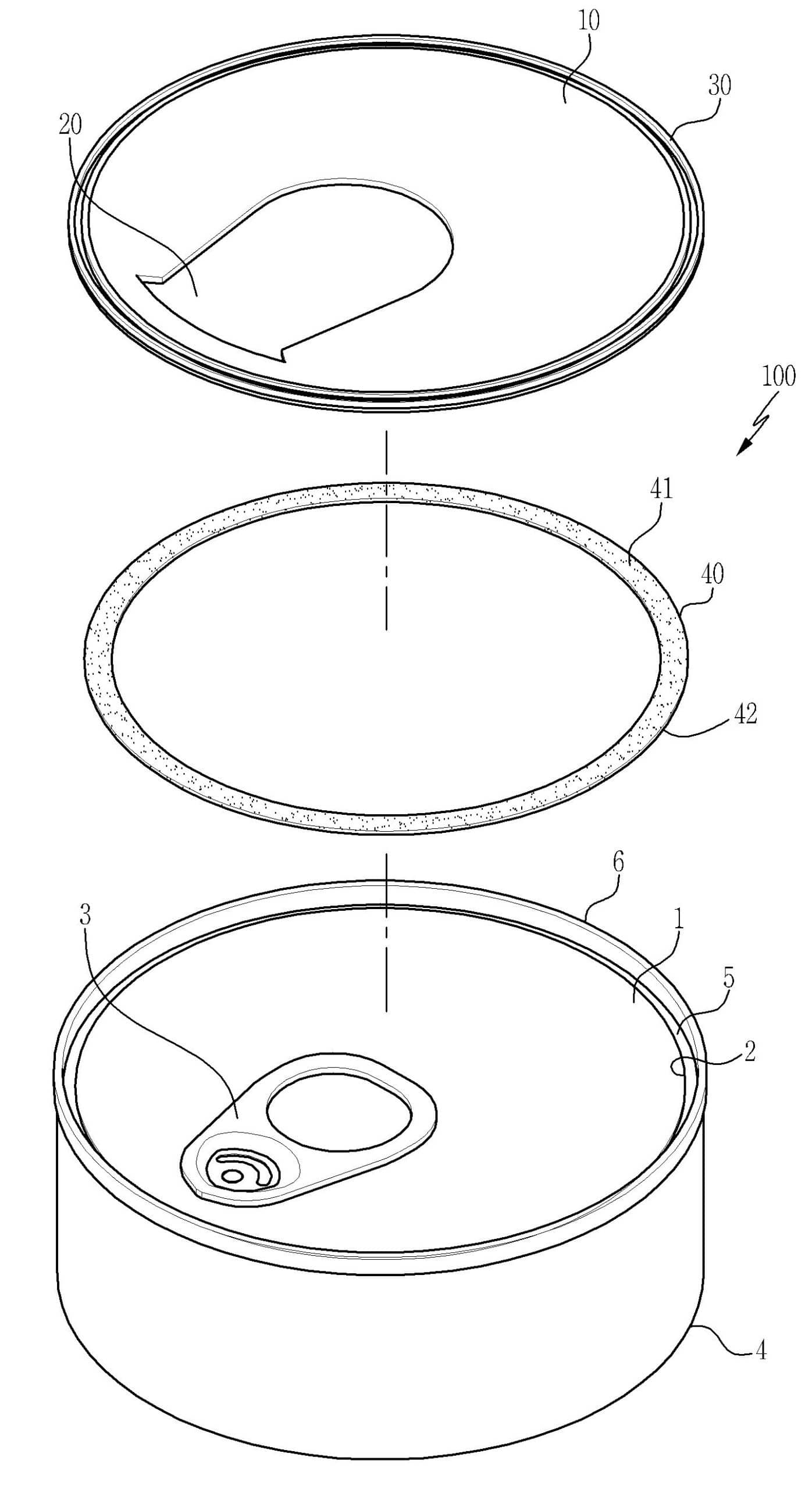

상기 안전캡(100)은,
상기 캔 뚜껑(1) 상부에 안착되되 상기 절취부(2)가 포설되도록 안착되어 캔고리(3)를 잡아당기는 동작에 의해
개방되는 캔 뚜껑(1)의 가장자리를 덮어 포설하여 캔 뚜껑(1) 가장자리에 의해 손이 베이는 것을 방지하는 몸체
(10)와;
상기 몸체(10)에 구비되어 상기 캔고리(3)가 내측에 수용되되 캔고리(3)의 잡아 당김 동작을 간섭하지 않는 캔
고리수용부(20)와;
복수개의 캔이 서로 적층될 때 상기 하부적층지지돌부(4)가 끼움적층되어 적층되는 캔이 서로에 대해 미끄러짐
을 방지하도록 상기 몸체(10)의 가장자리로부터 연장되어 상기 적층홈부(5)에 끼워지는 외벽부(30)와;
상기 몸체(10)를 상기 캔 뚜껑(1)에 고정시키는 접착수단(40);을 포함하고,
상기 외벽부(30)는, 상기 몸체(10)의 가장자리로부터 연장되어 상기 적층홈부(5)에 끼워지는 끼움면(31)과, 상
기 끼움면(31)으로부터 수직연장되어 상기 상부적층지지턱(6)의 내면에 밀착되는 돌출면(32)과, 상기 끼움면
(31)의 상단에 구비되어 상기 하부적층지지돌부(4)가 끼워져 지지되는 적층지지면(33)으로 구비되어
이루어지고,
상기 접착수단(40)은 응고성 접착제로 이루어지고, 상기 몸체(10)의 하단 내측에는 상기 응고성 접착제로 이루
어지는 상기 접착수단(40)이 상기 절취부(2)측으로 번짐을 방지하도록 번짐방지벽(11)가 마련되고,
상기 응고성 접착제에 의해 상기 캔 뚜껑(1)의 상면에 고정되는 상기 몸체(10)의 하면에는, 상기 몸체(10)를 눌
러 가압하여 몸체(10)와 캔 뚜껑(1)을 부착고정할 때 상기 몸체(10)의 하면이 상기 캔 뚜껑(1)의 상면에 대해
눌러짐이 방지되도록 복수개의 눌림방지돌부(12)가 더 돌출되어 이루어지는 것을 특징으로 하는 안전캡이 구비
된 캔.
