알콜 연소 장치

알콜 연소 장치

등록번호 10-1880811
등록일자 2018년07월16일

(51) 국제특허분류(Int. Cl.)
F23C 7/00 (2006.01)
F23D 11/00 (2006.01)
F23D 11/16 (2006.01)
F23D 11/38 (2006.01)
(52) CPC특허분류
F23C 7/008 (2013.01)
F23D 11/005 (2013.01)
(21) 출원번호 10-2016-0124298
(22) 출원일자 2016년09월27일
심사청구일자 2016년09월27일
(65) 공개번호 10-2018-0034147
(43) 공개일자 2018년04월04일
(56) 선행기술조사문헌
KR101424992 B1*
WO2014030242 A1*
US20100024698 A1*
*는 심사관에 의하여 인용된 문헌

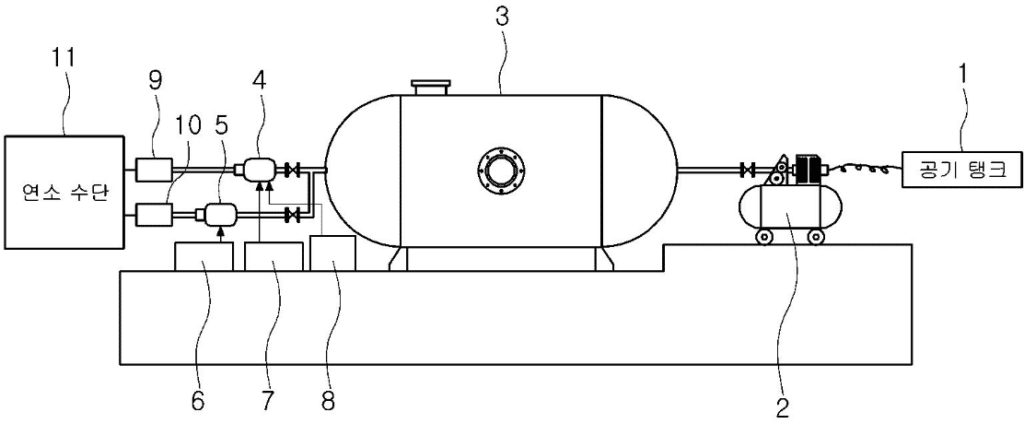

본 발명의 알콜 연소 장치는,공기가 저장되는 공기 탱크와, 상기 공기를 압축하기 위한 압력 탱크와, 상기 압력 탱크에 의하여 압축된 공기에 알콜 및 분해 촉매제를 혼합한 다음 세라믹 필터 또는 다중 필터를 이용하여 알콜 혼합물을 미세화하는 알콜 나노화 수단과, 상기 압력 탱크에 의하여 압축된 공기에 물을 혼합한 다음 세라믹 필터 또는 다중 필터를 이용하여 물에 대한 미세화를 수행하는 물 나노화 수단과, 상기 알콜 나노화 수단으로부터 제공되는 상기 알콜 혼합물을 연소 수단으로 공급하는 알콜 분사 수단과, 상기 물 나노화 수단으로부터 제공되는 물을 상기 연소 수단으로 공급하는 물 분사 수단을 포함하고, 상기 연소 수단은 외형을 구성하는 연소 바디와, 상기 연소 바디 내측에 배치되는 적어도 하나 이상의 타공 부재를 포함한다.

청구항 1

공기가 저장되는 공기 탱크와, 상기 공기를 압축하기 위한 압력 탱크와, 상기 압력 탱크에 의하여 압축된 공기에 알콜 및 분해 촉매제를 혼합한 다음 세라믹 필터 또는 다중 필터를 이 용하여 알콜 혼합물을 미세화하는 알콜 나노화 수단과, 상기 압력 탱크에 의하여 압축된 공기에 물을 혼합한 다음 세라믹 필터 또는 다중 필터를 이용하여 물에 대한 미세화를 수행하는 물 나노화 수단과, 상기 알콜 나노화 수단으로부터 제공되는 상기 알콜 혼합물을 연소 수단으로 공급하는 알콜 분사 수단과, 상기 물 나노화 수단으로부터 제공되는 물을 상기 연소 수단으로 공급하는 물 분사 수단을 포함하고, 상기 연소 수단은 외형을 구성하는 연소 바디와, 상기 연소 바디 내측에 배치되는 적어도 하나 이상의 타공 부 재를 포함하며, 상기 연소 바디에는 복수의 상기 알콜 분사 수단과 상기 물 분사 수단이 순차적으로 수직하게 배열되되, 상기 물 분사 수단이 상기 알콜 분사 수단보다 높은 위치에 배치되고, 상기 연소바디 하측에는 잔류된 물이나 알콜을 배출하는 배출부가 형성되며, 상기 연소바디 상측에는 고온의 증기가 이동 및 배출되는 증기 배출부가 형성되고, 상기 복수의 알콜 분사 수단 중 최하측 알콜 분사 수단이 상기 연소 바디의 최하측에 배치되며, 상기 복수의 물 분사 수단 중 최상측 물 분사 수단은 상기 증기 배출부와 인접하고 상기 타공 부재 상측에 배치 되는 알콜 연소 장치.
