엔진 마운트용 와셔의 제조 장치

엔진 마운트용 와셔의 제조 장치

발명의 영문 명칭 : Apparatus for manufacturing a washer of engine mount

등록번호 10-1606676
등록일자 2016년03월21일

출원번호 10-2015-0146607
출원일자 2015년10월21일
심사청구일자 2015년10월21일

선행기술조사문헌
JP05212457 A*
JP7002092 Y2*
KR1020120068601 A*
KR1020000018128 A

발명의 요약 :

실시예의 와셔 제조 장치는, 엔진 마운트용 와셔를 제조하기 위한 장치로서, 상기 와셔가 재료가 되는 재료 기판이 놓이는 서포터와, 상기 서포터 상측에서 상하로 승강이 가능하게 장착되는 펀칭부와, 상기 펀칭부와 연결되고, 상기 펀칭부의 상하 이동이 가능하도록 하는 승강 실린더와, 상기 서포터를 지지하는 메인 프레임과, 상기 메인 프레임의 하부를 지지하는 하부 프레임을 포함하고, 상기 펀칭부는 상기 승강 실린더와 연결되는 실린더 연결축과, 상기 실린더 연결축 하부와 연결되는 상부 승강기판과, 상기 상부 승강기판 하측에 배치되는 상부 완충기판과, 상기 상부 완충기판과 소정 간격을 두고 배치되는 하측 완충기판과, 상기 상부 완충기판과 하부 완충기판 사이에 배치되는 스프링부를 포함한다.

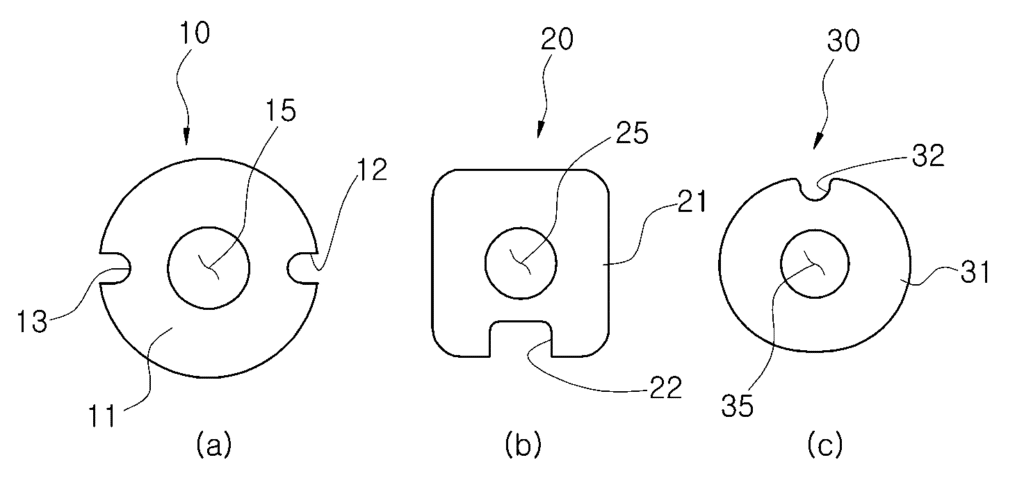

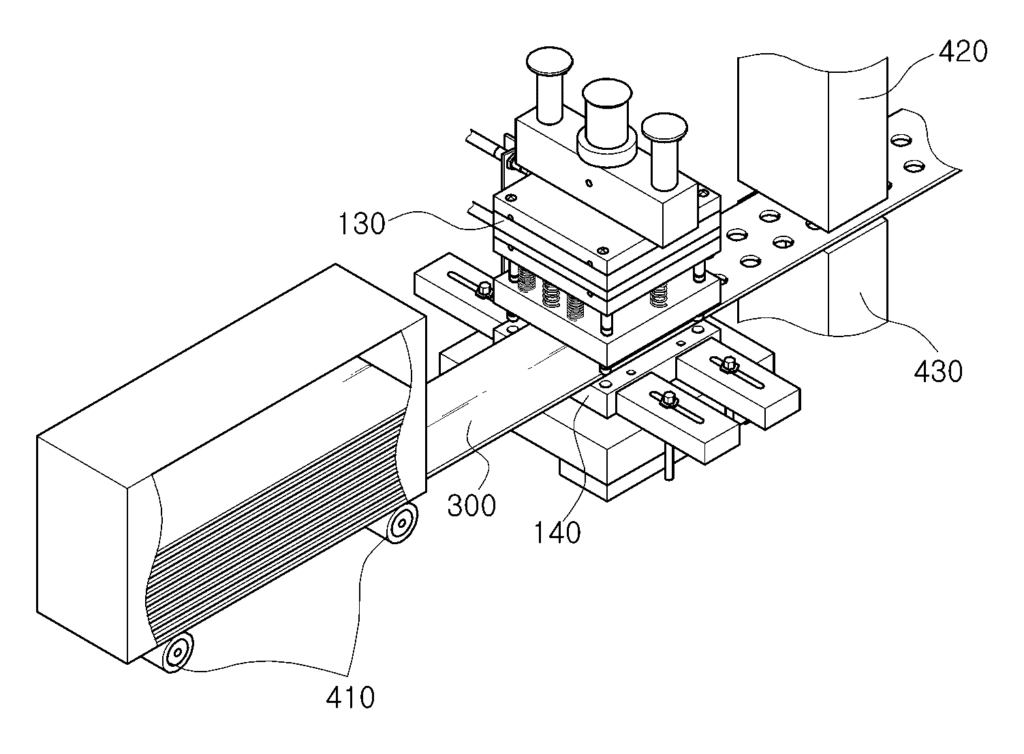

도면 :
