열가소성 프리프레그 제조방법

열가소성 프리프레그 제조방법


등록번호 10-1928847
등록일자 2018년12월07일

(51) 국제특허분류(Int. Cl.)
B29C 70/50 (2018.01)
B29C 70/30 (2006.01)
C08J 5/24 (2006.01)
(52) CPC특허분류
B29C 70/50 (2013.01)
B29C 70/30 (2013.01)
(21) 출원번호 10-2017-0022947
(22) 출원일자 2017년02월21일
심사청구일자 2017년02월21일
(65) 공개번호 10-2018-0096347
(43) 공개일자 2018년08월29일
(56) 선행기술조사문헌
KR1020150081561 A*
JP2016083839 A*
KR1020140005409A
JP2012192645A
*는 심사관에 의하여 인용된 문헌

본 발명은 열가소성 프리프레그 제조방법을 개시한다. 개시된 본 발명의 열가소성 프리프레그 제조방법은, 시트 형태의 제1 보강 섬유에 1차 표면 처리를 진행하여 제2 보강 섬유를 형성하는 단계; 상기 제2 보강 섬유를 수지 용액에 투입하여 표면에 제1 수지층이 형성된 2차 표면 처리를 진행하여 제3 보강 섬유를 형성하는 단계; 및 상 기 제3 보강 섬유에 수지 필름을 함침하여 상기 제1 수치층 상에 제2 수지층이 형성된 프리프레그를 형성하는 단 계를 포함한다. 본 발명에 따른 열가소성 프리프레그 제조방법은, 수지를 보강 섬유에 코팅한 후, 수지 필름을 적층함으로써, 수 지 필름의 보강 섬유 함침성을 향상시킨 효과가 있다.

청구항 1

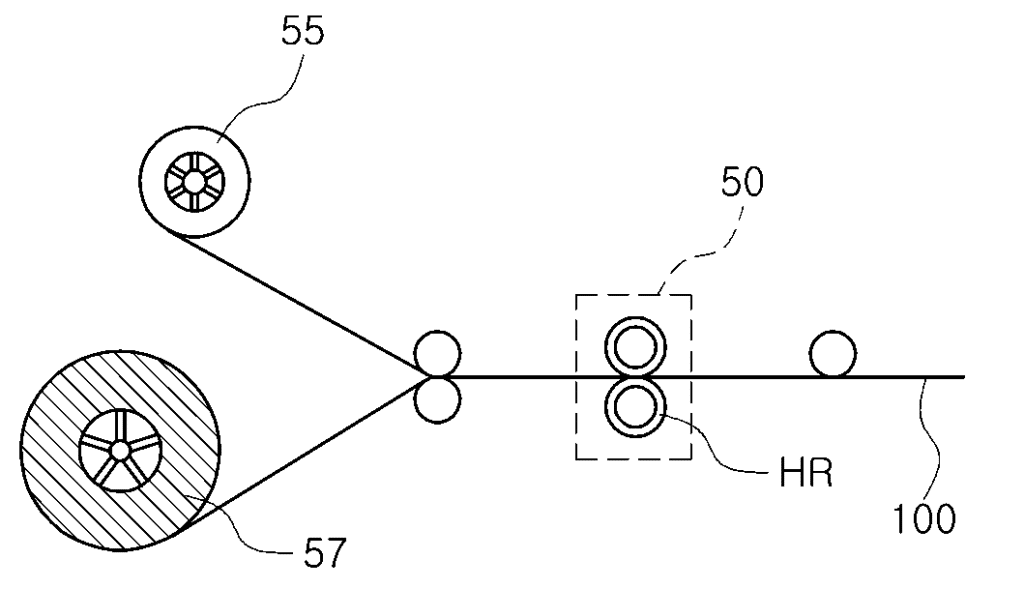

결정성 고분자인 열가소성 수지와 에탄올을 용기 혼합하여 수지 용액을 형성하는 단계; 시트 형태의 제1 보강 섬유에 상기 수지 용액의 성질에 따른 1차 표면 처리를 진행하여 제2 보강 섬유를 형성하 는 단계; 상기 제2 보강 섬유에 2차 표면 처리를 진행하여 제1 수지층이 형성된 제3 보강 섬유를 형성하는 단계; 및 상기 제3 보강 섬유에 수지 필름을 함침하여 상기 제1 수지층 상에 제2 수지층이 형성된 프리프레그를 형성하는 단계를 포함하고, 상기 1차 표면 처리는 상기 2차 표면 처리를 진행시 상기 수지 용액 내에서 수지 분자들이 상기 제1 보강 섬유 에 견고하게 부착되도록 하기 위한 선행 과정으로, 상기 수지 용액에 포함된 수지가 친수성인 경우에 상기 제1 보강 섬유에 친수성 처리를 수행하고, 상기 수지 용액에 포함된 수지가 소수성인 경우에는 상기 제1 보강 섬유 에 소수성 처리를 하는 것을 특징으로 하며, 상기 수지 용액을 형성하는 단계는, 폴리아마이드-나일론 다중고분자 레진을 활성화시키기 위해 아세톤으로 세 척한 후 80도에서 4시간 동안 건조시켜 고형 수지를 형성하고, 상기 고형 수지를 에탄올과 혼합하는 과정을 포 함하며, 상기 2차 표면 처리는 상기 제2 보강 섬유를 상기 수지 용액이 담긴 배쓰에 투입하고, 상기 수지 용액이 담긴 배쓰 상에 배치된 가압 롤러를 통과한 제2 보강 섬유를 히팅 챔버에서 소정의 온도로 가열하여 수지막을 코팅하 는 과정을 포함하는 열가소성 프리프레그 제조방법.
