열전소자의 시험장치 및 그 시험방법

열전소자의 시험장치 및 그 시험방법

발명의 영문 명칭 : THERMOELECTRIC DEVICE”S TEST APPARATUS AND TEST METHOD FOR IT

등록번호 10-1484956
등록일자 2015년01월15일

출원번호 10-2013-0045592
출원일자 2013년04월24일
심사청구일자 2013년04월24일

선행기술조사문헌
JP2003014804 A
KR1020110130760 A
JP2004022912 A
JP2013055769 A

발명의 요약 :

본 발명은 열전소자의 불량품 및 수명을 손쉽고 빠르게 판별할 수 있는 열전소자의 시험장치 및 그 시험방법에 관한 것이다.
본 발명에 따른 열전소자의 시험장치 및 그 시험방법은 열전소자를 지그에 고정시킨 다음, 직류 전압을제공하고,
열전소자의 내부저항을 측정하여 불량을 판별함으로써, 많은 양의 열전소자를 신속/정확하게 정상 또는 불량으로 판별할 수 있고,
이로 인하여 정상 열전소자만 선택하여 향후에 수명 판별할 수 있어 시험 효율 및 정확성을 높일 수 있는 이점이 있다.
또한, 본 발명에 따른 열전소자의 시험장치 및 그 시험방법은 열전소자에 정출력과 역출력의 직류 전압을 번갈아

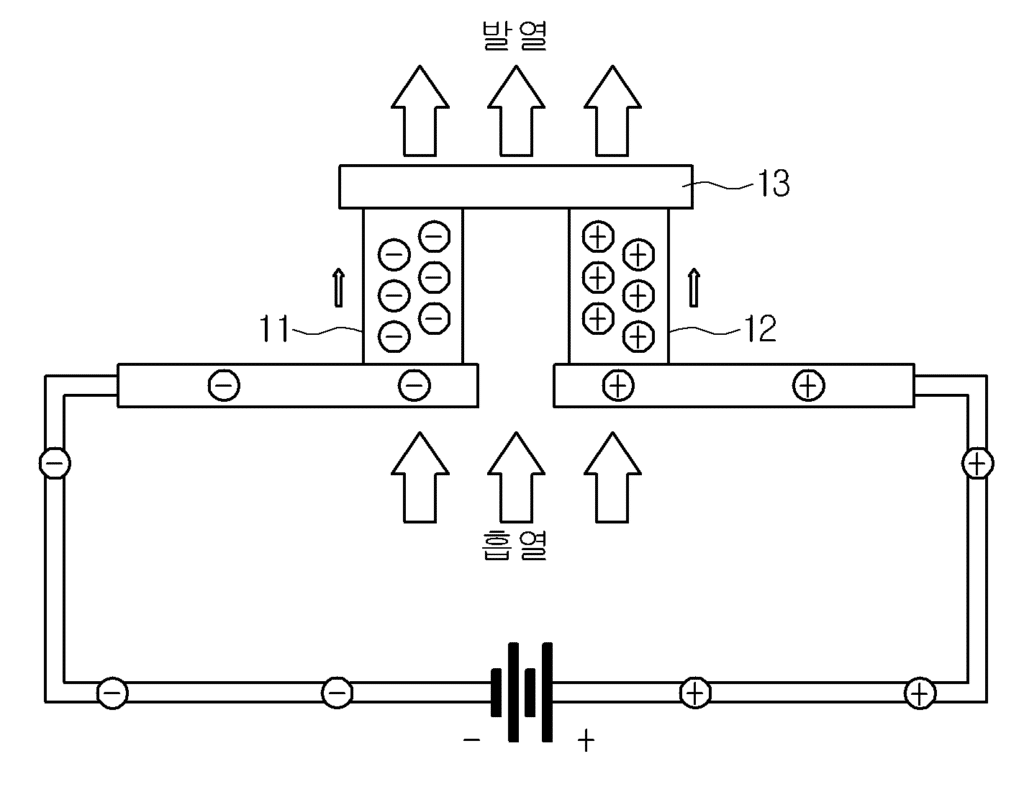

가면서 제공하고, 열전소자의 양단에 흡열과 발열 반응이 번갈아가면서 이뤄지는 과정에서 열전소자의 양단 온도
변화에 따라 수명을 판별함으로써, 열전소자에 임의의 온도차를 제공하기 위한 장치를 생략할 수 있고, 나아가
열전소자에 전기적 충격과 열적 충격을 동시에 제공하면서 시험할 수 있어 수명 판별에 정확성과 생산성을 높일
뿐 아니라 시험시간을 단축시킬 수 있는 이점이 있다.

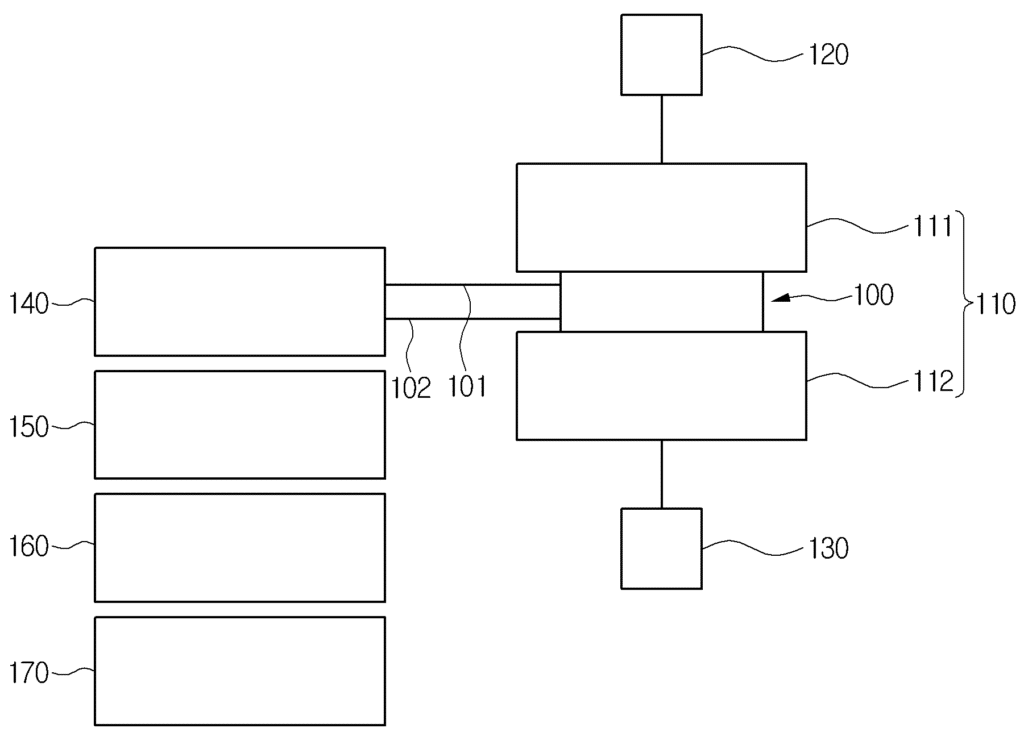

도면 :
