완구용 비행 장치

완구용 비행 장치

(51) 국제특허분류(Int. Cl.)
A63H 27/00 (2006.01) A63F 9/24 (2006.01)
B64C 25/06 (2006.01) B64C 27/08 (2006.01)
B64C 39/02 (2006.01)
(52) CPC특허분류
A63H 27/12 (2013.01)
B64C 25/06 (2013.01)
(21) 출원번호 20-2016-0001187
(22) 출원일자 2016년03월07일
심사청구일자 2016년03월07일
(65) 공개번호 20-2017-0003210
(43) 공개일자 2017년09월15일
(56) 선행기술조사문헌
KR100668234 B1
JP2016505435 A
KR1020120136797 A*
JP6006199 B2
*는 심사관에 의하여 인용된 문헌

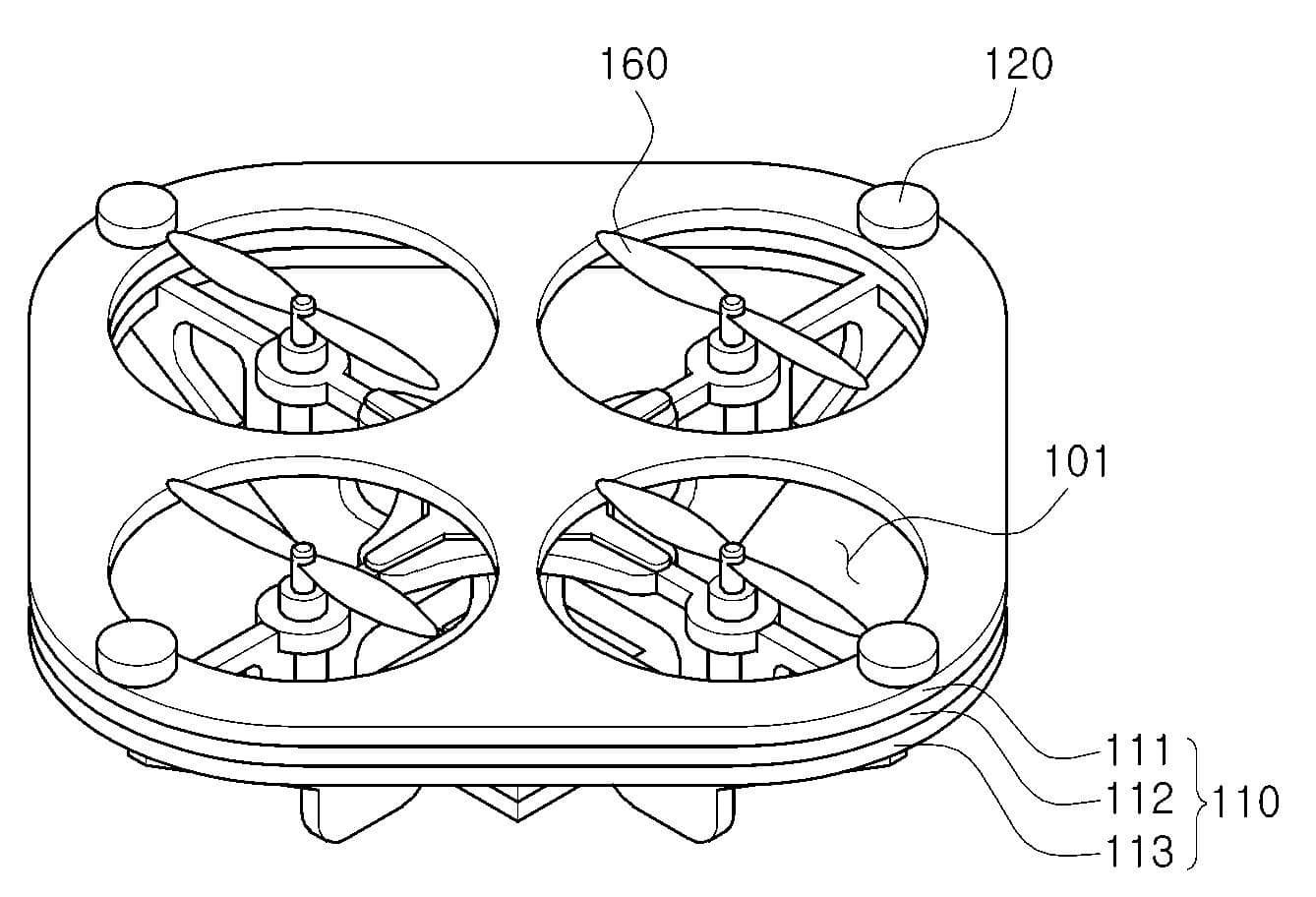

본 고안의 완구용 비행 장치는 복수 개의 메인홀이 형성된 메인 프레임과, 상기 메인 프레임 하측에 결합되고, 상호 교차하도록 결합된 제 1 및 제 2 지지부와, 상기 메인 프레임 하측에 구성되고, 상기 제 1 및 제 2 지지부 에 의하여 지지되는 배터리 수용 바디와, 상기 제 1 및 제 2 지지부 상에 결합된 날개부를 포함하고, 상기 제 1 및 제 2 지지부 상부면에는 상기 날개부가 결합되는 날개부 결합홈이 형성되고, 상기 날개부는 상기 날개부 결합홈에 배치되는 회전 모터와, 상기 회전 모터의 회전축에 결합되는 날개로 이루어지고, 상기 메인 프레임 상에는 상기 회전 모터의 동작을 제어하기 위한 제어 회로가 안착되는 회로 결합부가 더 구성되고, 상기 회로 결합부는 상기 메인홀들에 의하여 둘러싸이는 위치에 배치된 회로부 본체와, 상기 회로부 본체로부터 상기 메인홀로 향하여 연장 형성되는 연장 바디와, 상기 연장 바디의 단부측에 형성되어 전선이 통과하도록 하는 와이어 연결부로 구성된다.

청구항 1
복수 개의 메인홀이 형성되는 메인 프레임과,
상기 메인 프레임 하측에 결합되고, 상호 교차하도록 결합된 제 1 및 제 2 지지부와,
상기 메인 프레임 하측에 구성되고, 상기 제 1 및 제 2 지지부에 의하여 지지되면서 우드락 소재로 이루어진 배
터리 수용 바디와,
상기 제 1 및 제 2 지지부 상에 결합된 우드락 소재의 날개부를 포함하고,
상기 제 1 및 제 2 지지부 상부면에는 상기 날개부가 결합되는 날개부 결합홈이 형성되고,
상기 날개부는 상기 날개부 결합홈에 배치되는 회전 모터와, 상기 회전 모터의 회전축에 결합되는 우드락 소재
의 날개로 이루어지고,
상기 메인 프레임 상에는 상기 회전 모터의 동작을 제어하기 위한 제어 회로가 안착되는 회로 결합부가 더 구성
되고,
상기 회로 결합부는 상기 메인홀들에 의하여 둘러싸이는 위치에 배치된 회로부 본체와, 상기 회로부 본체로부터
상기 메인홀로 향하여 연장 형성되는 연장 바디와, 상기 연장 바디의 단부측에 형성되어 전선이 통과하도록 하
는 와이어 연결부로 구성되고,
상기 메인홀 하측에 위치하는 우드락 소재의 제 1 및 제 2 지지부에는 상기 날개부의 회전에 따른 부력 저항을
줄이기 위한 제 1 부력홀과, 제 2 부력홀이 구성되고,
상기 제 1 부력홀과 제 2 부력홀 사이에 상기 날개부 결합홈이 배치되도록 상기 제 1 부력홀과 제 2 부력홀은
상호 이격되도록 형성되는 것을 특징으로 하는 완구용 비행 장치.
