용접 훈련 시뮬레이터의 평가모듈

용접 훈련 시뮬레이터의 평가모듈

발명의 명칭 : EVALUATION MODULE FOR WELDING TRAINNING SIMULATOR

등록번호 10-1483950
등록일자 2015년01월13일

출원번호 10-2013-0056287
출원일자 2013년05월20일
심사청구일자 2013년05월20일

선행기술조사문헌
JP2005079403 A*
KR100876425 B1*

발명의 요약 :

본 발명은 가상 용접 훈련을 통하여 용접 결과물이 만들어지면, 용접 결과물에 대하여 평가요소별 평가 및 채점
을 하고, 그 평가결과를 사용자에게 실시간으로 제공할 수 있는 용접 훈련 시뮬레이터의 평가모듈에 관한
것이다.
본 발명은 가상 현실에서 모재에 토치를 이용하여 비드를 생성시키면, 용접 결과물에 대해 평가하는 용접 훈련
시뮬레이터의 평가 모듈에 있어서, 상기 토치의 이동 경로와 상기 비드의 형태를 데이터로 획득하여 저장하는 데
이터 획득부; 상기 데이터 획득부에서 획득된 데이터를 소정의 평가 방식에 따라 점수로 평가 결과를 도출하는
데이터 연산부; 및 상기 데이터 연산부에서 도출된 점수를 볼 수 있도록 출력하는 훈련기록지 출력부;를 포함할
수 있다.

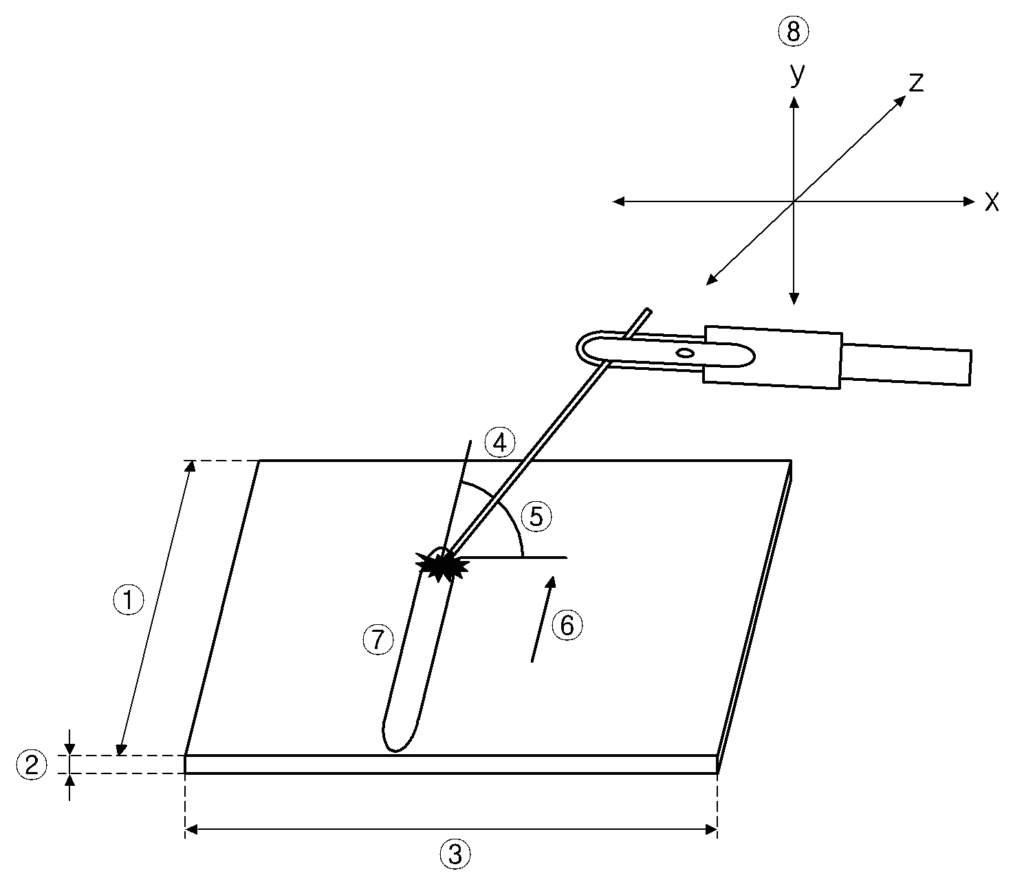

도면 :
