위생모

위생모

등록번호 20-0485141
등록일자 2017년11월24일
(51) 국제특허분류(Int. Cl.)
A 4 2 B 1 / 0 4 (2006.01)
A 4 2 B 1 / 0 6 (2006.01)
A 4 2 B 1 / 2 4 (2006.01)
(52) CPC특허분류
A 4 2 B 1 / 0 4 3 (2013.01)
A 4 2 B 1 / 0 4 5 (2013.01)
(21) 출원번호 20-2016-0002588
(22) 출원일자 2016년05월13일
심사청구일자 2016년05월13일
(65) 공개번호 20-2017-0003942
(43) 공개 2017년11월22일
(56) 선행기술조사문헌
US07779485 B2*
KR100812800 B1*
*는 심사관에 의하여 인용된 문헌

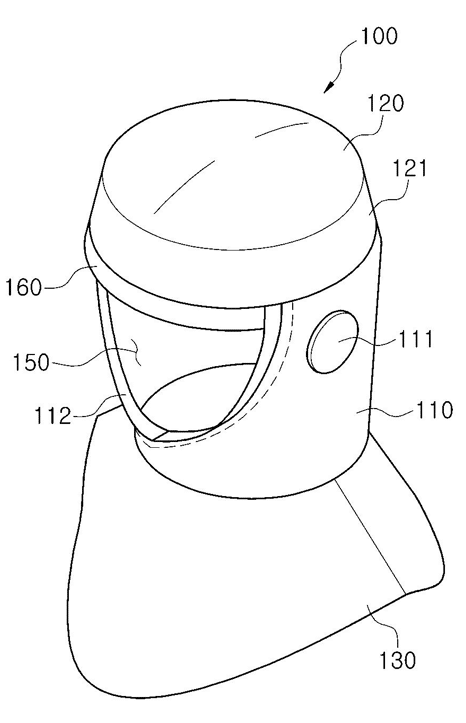

본 고안의 위생모는, 사용자의 얼굴과 귀, 뒷통수 부분에 위치하는 본체부; 상기 본체부의 상측으로 연장 형성되면서 사용자의 이마와 두상을 감싸는 상측부; 및 상기 본체부의 하측으로 연장 형성되면서 사용자 어깨와 가슴으로 이어지는 하측부;로 이루어지고, 상기 본체부, 상측부 및 하측부는 92%의 폴리에스터와, 8%의 라이크라로 이루어진 소재로 구성되고, 상기 본체부는 사용자의 눈, 코 및 입을 노출되도록 개방 형성된 안면 노출부와, 상기 안면 노출부 둘레에 형성되고 상기 소재가 이중겹으로 구성되는 것을 특징으로 한다.

청구항 1 사용자의 얼굴과 귀, 뒷통수 부분에 위치하는 본체부; 상기 본체부의 상측으로 연장 형성되면서 사용자의 이마와 두상을 감싸는 상측부; 및 상기 본체부의 하측으로 연장 형성되면서 사용자 어깨와 가슴으로 이어지도록 형성되고, 동일한 형상의 전면 하 측부와 후면 하측부가 대칭되도록 구성된 하측부;를 포함하고, 상기 본체부, 상측부 및 하측부는 92%의 폴리에스터와, 8%의 라이크라로 이루어지진 소재로 구성되고, 상기 본체부는 사용자의 눈, 코 및 입을 노출되도록 개방 형성된 안면 노출부와, 상기 안면 노출부의 상측에 형 성되는 사용자 인식부를 포함하고, 상기 사용자의 얼굴이 노출되는 부위에서 이물질이 침투하는 것을 방지하도록 상기 안면 노출부 둘레에는 상기 소재가 이중겹으로 형성되고, 상기 상측부는 상기 본체부로부터 연장 형성되면서 기설정된 각도로 기울어지도록 형성된 상측 경사면을 포함하 고, 상기 사용자 인식부와 상측 경사면은 동일한 직선상에 배치되도록 구성되고, 상기 본체부의 양측에는 사용자가 마스크 착용시에 상기 마스크를 걸기 위한 한쌍의 마스크 걸이가 구성되고, 상기 본체부의 내측면에는 외부 기기의 위치 고정을 위하여 탄성력에 의하여 그 길이가 가변되는 걸림 고리가 한 쌍 구성되는 것을 특징으로 하는 위생모.
