음료 공급 장치

음료 공급 장치

(51) 국제특허분류(Int. Cl.)
A47J 31/40 (2006.01) A47J 31/44 (2006.01)
(52) CPC특허분류
A47J 31/407 (2013.01)
A47J 31/401 (2013.01)
(21) 출원번호 10-2016-0036140
(22) 출원일자 2016년03월25일
심사청구일자 2016년03월25일
(65) 공개번호 10-2017-0111194
(43) 공개일자 2017년10월12일

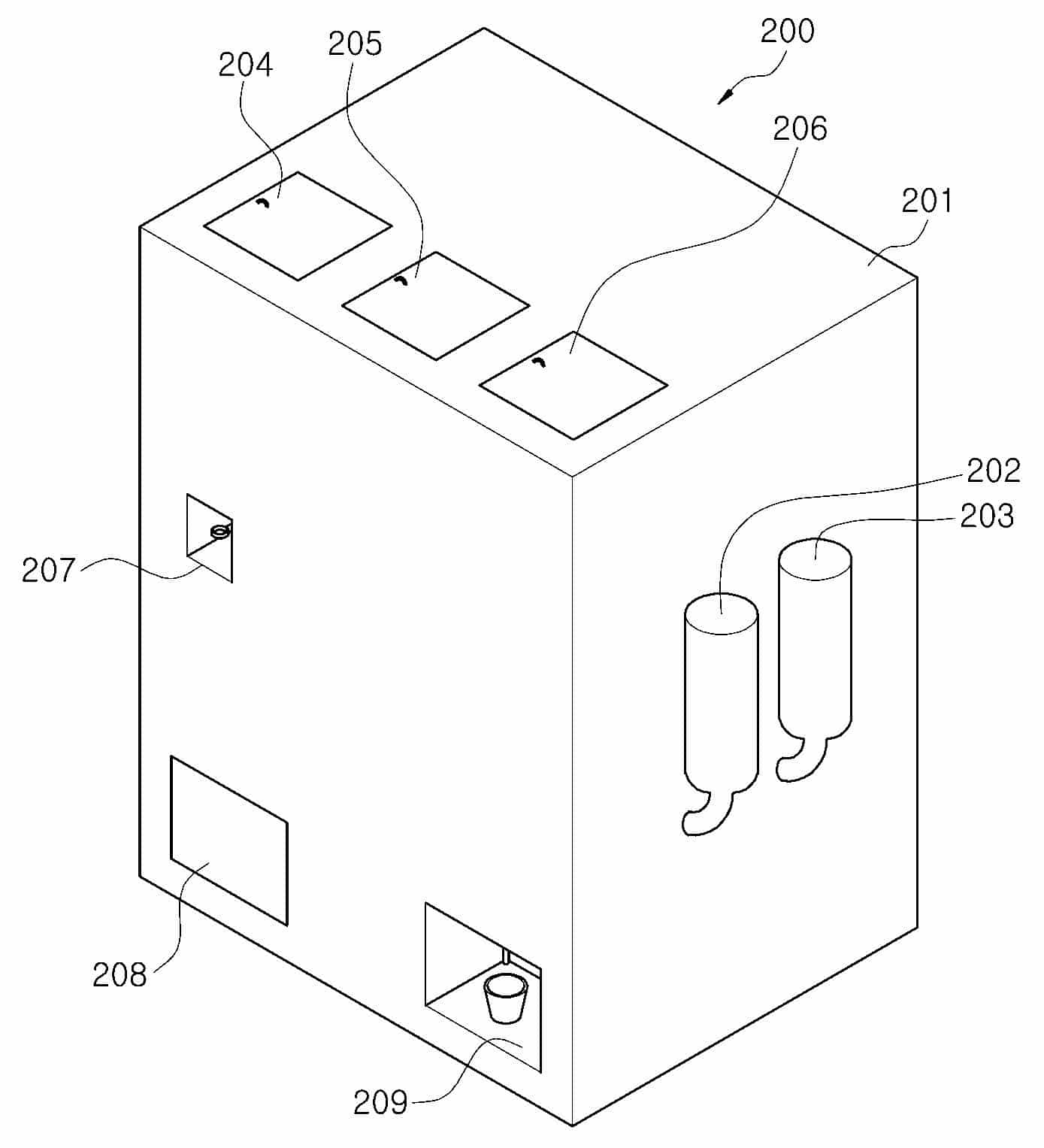

본 발명의 음료 공급 장치는, 일체로 형성되고, 상하 방향으로 연장 형성되는 캡슐 바디와, 상기 캡슐 바디 내에
수용되고, 액체 또는 고체로 이루어진 충전물과, 상기 캡슐 바디 내에서 상기 충전물이 차지하는 공간 이외의 공
간에 형성된 공기층으로 이루어지고, 상기 캡슐 바디의 상측 단부와 하측 단부에는 상기 캡슐 바디와 일체로 형
성되면서 소정 길이 돌출 형성된 제 1 돌출부 및 제 2 돌출부가 구성되는 캡슐을 이용한 음료 공급 장치로서, 상
기 캡슐이 보관되는 보관통과, 상기 보관통에 연결되어 상기 캡슐이 이동되도록 경로를 제공하는 공급 튜브와,
상기 공급 튜브를 통하여 빠져나오는 상기 캡슐을 지지하기 위한 고정부와, 상기 고정부에 안착된 상기 캡슐을
이동시키는 가압 수단과, 상기 가압 수단에 의하여 상기 캡슐의 하측으로부터 누출되는 충전물과, 물 또는 탄산
수 또는 탄소 기체를 혼합하는 혼합 수단을 포함한다.

청구항 1
일체로 형성되고, 상하 방향으로 연장 형성되는 캡슐 바디와, 상기 캡슐 바디 내에 수용되고, 액체 또는 고체로
이루어진 충전물과, 상기 캡슐 바디 내에서 상기 충전물이 차지하는 공간 이외의 공간에 형성된 공기층으로 이
루어지고, 상기 캡슐 바디의 상측 단부와 하측 단부에는 상기 캡슐 바디와 일체로 형성되면서 소정 길이 돌출
형성된 제 1 돌출부 및 제 2 돌출부가 구성되는 캡슐을 이용한 음료 공급 장치로서,
상기 캡슐의 종류에 따라 보관될 수 있도록 하는 적어도 하나 이상의 보관통과,
상기 보관통 각각에 연결되어 상기 캡슐이 이동되도록 경로를 제공하는 적어도 하나 이상의 공급 튜브와,
상기 공급 튜브 각각을 통하여 빠져나오는 상기 캡슐을 지지하기 위한 적어도 하나 이상의 고정부와,
상기 고정부에 안착된 상기 캡슐의 양측면을 가압함으로써, 상기 캡슐 내의 충전물이 배출되도록 하는 가압 수
단과,
상기 가압 수단에 의하여 상기 캡슐의 하측으로부터 누출되는 충전물과, 물 또는 탄산수 또는 탄소 기체를 혼합
하는 혼합 수단을 포함하고,
상기 혼합 수단은,
상기 충전물이 유입되도록 일부가 개방된 투입구와,
상기 충전물을 물 또는 탄산수 또는 탄소 기체가 혼합되는 공간을 제공하는 혼합 바디와,
상기 혼합 바디 내부로 상기의 물 또는 탄산수 또는 탄소 기체를 공급하기 위하여 상기 혼합 바디에 연결되는
혼합 노즐과,
상기 혼합 노즐과 연결되고, 상기 혼합 바디 내에 배치되는 혼합 튜브를 포함하고,
상기 혼합 튜브에는 상기 물 또는 탄소 기체 또는 탄산수를 복수의 방향으로 분사시키기 위하여 서로 다른 방향
으로 형성된 복수 개의 분사홀이 형성되는 음료 공급 장치.
