음식물 처리 장치

음식물 처리 장치

(51) 국제특허분류(Int. Cl.)
E03C 1/266 (2006.01) B09B 3/00 (2006.01)
B09B 5/00 (2006.01)
(52) CPC특허분류
E03C 1/2665 (2013.01)
B09B 3/00 (2013.01)
(21) 출원번호 10-2016-0122003
(22) 출원일자 2016년09월23일
심사청구일자 2016년09월23일
(56) 선행기술조사문헌
KR101346593 B1*
KR101620572 B1*
KR1020100081170 A*
KR101579966 B1*
*는 심사관에 의하여 인용된 문헌

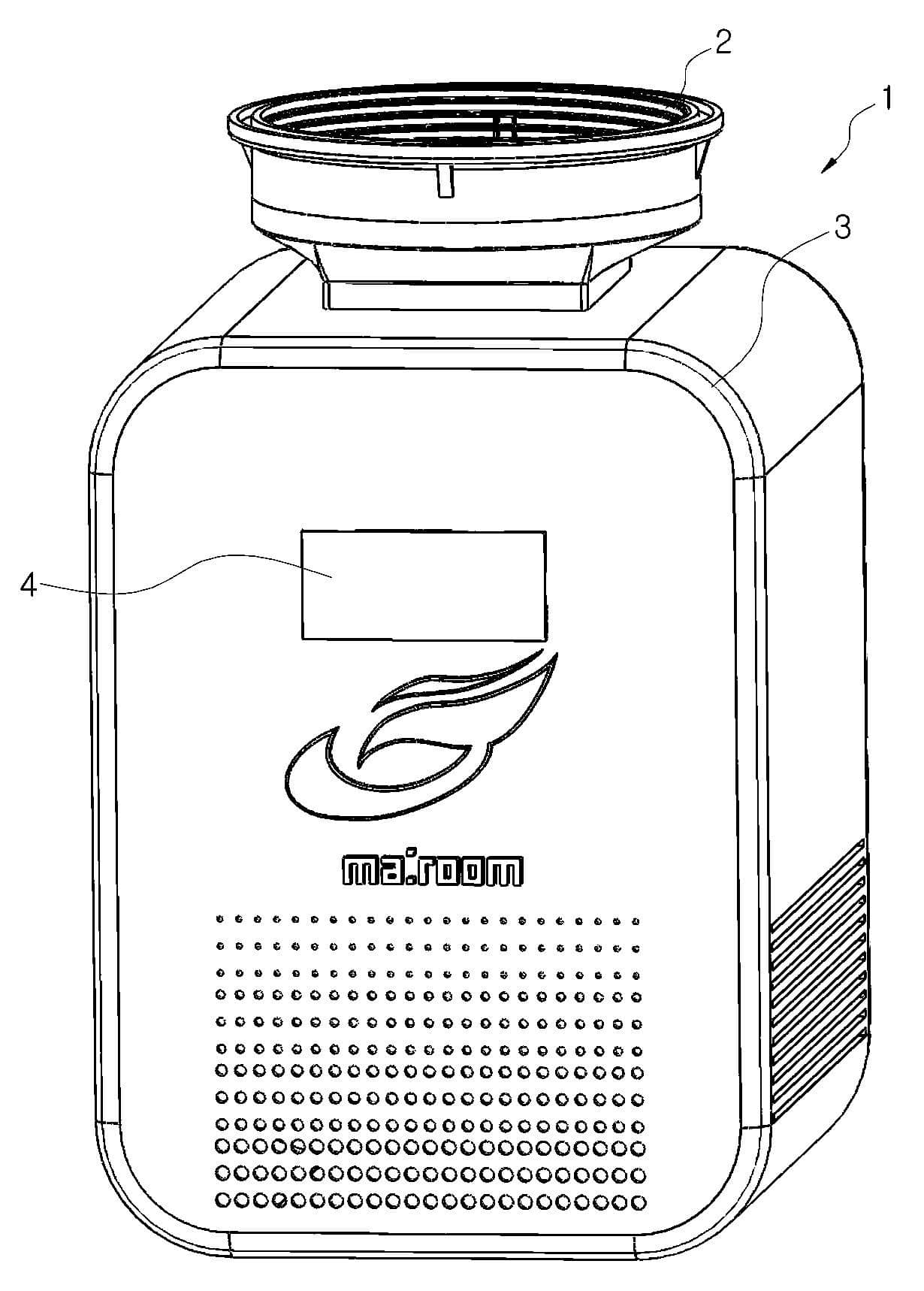

본 발명의 음식물 처리 장치는, 음식물이 투입되는 음식물 투입부와, 상기 음식물 투입부 하측에 구성되는 1차
분쇄 수단과, 상기 1차 분쇄 수단 하측에 구성되는 2차 분쇄 수단과, 상기 2차 분쇄 수단 하측에 배치되어, 물을
배출시키기 위한 우회로를 형성하는 배출수 우회로와, 상기 2차 분쇄 수단 하측에 배치되고, 음식물을 미생물을
이용하여 분해하는 공간을 제공하는 교반기 하우징을 포함하고, 상기 1차 분쇄 수단은 모터의 동력을 전달받아
회전되는 분쇄기 전달 기어와, 상기 분쇄기 전달 기어에 연결된 분쇄날 축과, 상기 분쇄날 축에 기설정된 간격으
로 배치되는 복수의 분쇄날을 포함한다.

청구항 1
음식물이 투입되는 음식물 투입부와,
상기 음식물 투입부 하측에 구성되는 1차 분쇄 수단과,
상기 1차 분쇄 수단 하측에 구성되는 2차 분쇄 수단과,
상기 2차 분쇄 수단 하측에 배치되어, 물을 배출시키기 위한 우회로를 형성하는 배출수 우회로와,
상기 2차 분쇄 수단 하측에 배치되고, 음식물을 미생물을 이용하여 분해하는 공간을 제공하는 교반기 하우징을
포함하고,
상기 1차 분쇄 수단은 모터의 동력을 전달받아 회전되는 분쇄기 전달 기어와, 상기 분쇄기 전달 기어에 연결된
분쇄날 축과, 상기 분쇄날 축에 기설정된 간격으로 배치되는 복수의 분쇄날을 포함하고,
상기 2차 분쇄 수단은 상기 1차 분쇄 수단에 의하여 1차 분쇄된 음식물의 이동을 가이드하는 스크류날과, 상기
스크류날의 단부에 형성되어 이물질 제거를 위한 브러쉬 또는 고무판으로 구성된 이물질 제거 수단과, 상기 스
크류날의 일측에 배치되어 음식물의 2차 분쇄가 이루어지도록 하는 커터날과, 상기 스크류날과 커터날을 지지하
면서 상기 모터의 동력을 전달받아 회전되는 스크류 축을 포함하고,
상기 교반기 하우징 내에는 미생물 분사를 위한 미생물 분사 노즐과, 물을 분사하기 위한 미세 물분사 노즐과,
습도를 측정하기 위한 습도 센서와, 온도를 측정하기 위한 온도 센서 및 상기 교반기 하우징 내부를 가열하기
위한 열전소자가 구성되고,
상기 습도 센서와 온도 센서에 의하여 측정되는 습도값 및 온도값을 읽어들이는 제어부를 더 포함하고,
상기 제어부는 상기 습도 센서의 측정값에 따라 상기 미세 물분사 노즐의 동작을 제어하고, 상기 온도 센서의
측정값에 따라 상기 열전소자의 동작을 제어하고,
상기 교반기 하우징 내에는 교반축과, 상기 교반축으로부터 연장형성되는 복수의 교반날개 축과, 상기 교반날개
축에 결합된 교반 날개가 구성되고,
상기 교반기 하우징 상측에는 공기 이동을 단속하기 위한 냄새 차단 트랩이 구성되고, 상기 냄새 차단 트랩은
상기 냄새 차단 트랩의 바닥면으로부터 상측방향으로 연장되는 하측 트랩과, 상기 냄새 차단 트랩의 상부면에서
하측 방향으로 연장되는 상측 트랩이 서로 교차하여 형성되고,
상기 교반기 하우징 일측에는 소정 간격 이격되는 구성된 배출 우회로 하우징이 배치되고, 상기 2차 분쇄 수단
의 하부로부터 배출되는 물은 상기 교반기 하우징 외주면과 상기 배출 우회로 하우징 내주면 사이에 형성되는
배출수 우회로를 통하여 외부로 이동되도록 구성된 음식물 처리 장치.
