자성체를 이용하여 동작 모드를 제어하는 식품 가공 장치

자성체를 이용하여 동작 모드를 제어하는 식품 가공 장치

발명의 영문 명칭 : Food processing machine for controlling an operation mode using magnetic

등록번호 10-1771331
등록일자 2017년08월18일

출원번호 10-2015-0187291
출원일자 2015년12월28일
심사청구일자 2015년12월28일

선행기술조사문헌
CN201504977 U*
US20070144358 A1*
US20030075627 A1*
JP06178734 A*
US20130264404 A1*

발명의 요약 :

본 발명의 식품 가공 장치는 회전 가능한 제 1 회전 샤프트와, 식품을 가공하기 위한 블레이드가 결합되어 회전하는 블레이드 샤프트가 설치되는 제 1 거치대와, 상기 제 1 회전 샤프트와 블레이드 샤프트 사이에서 클러치 동작을 수행하는 클러치 연결부품과, 회전 가능한 제 2 회전 샤프트가 설치되는 제 2 거치대와,

상기 제 1 거치대 상에 착탈가능하게 결합되는 분쇄용기와, 상기 제 2 거치대 상에 착탈가능하게 결합되고, 모터와 상기 모터의 동작에 의하여 회전하는 출력 샤프트를 포함하는 전동 믹서기를 포함하고, 상기 제 2 거치대는 상기 전동 믹서기가 결합되도록 하는 슬롯이 마련된 본체 지지부를 포함하고, 상기 본체 지지부에는 자성체가 구성되고, 상기 전동 믹서기에는 상기 자성체에서 발생되는 자기장을 감지하는 마그네틱 스위치가 구성되는 것을 특징으로 한다.

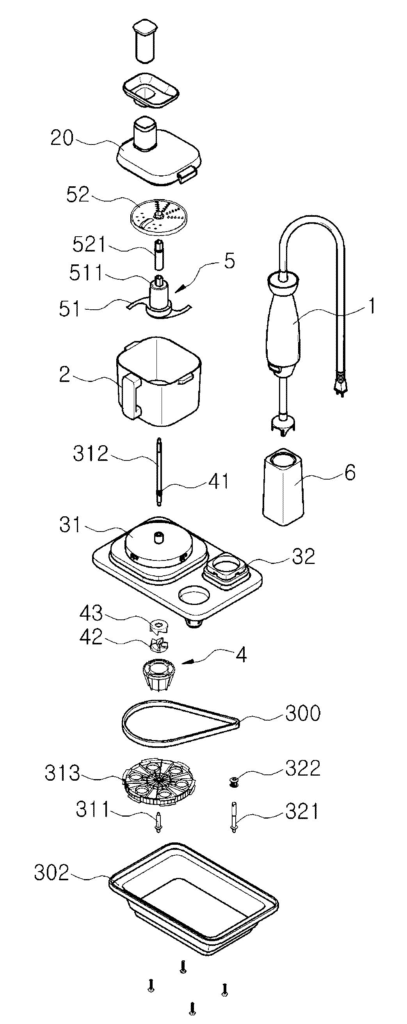

도면 :
