지하철 터널 안내 방송 시스템

지하철 터널 안내 방송 시스템

등록번호 10-1807461
등록일자 2017년12월04일

(51) 국제특허분류(Int. Cl.)
H04H 20/59 (2008.01)
H04H 20/61 (2008.01)
H04R 1/28 (2006.01)
H04R 3/00 (2006.01)
(52) CPC특허분류
H04H 20/59 (2013.01)
H04H 20/61 (2013.01)
H04R 1/2811 (2013.01)
H04R 3/00 (2013.01)
(21) 출원번호 10-2017-0028113
(22) 출원일자 2017년03월06일
심사청구일자 2017년03월06일
(56) 선행기술조사문헌
KR 1020140130087 A*
KR1020060108928 A*
KR 1019990079280 A
KR1020140130087 A*
*는 심사관에 의하여 인용된 문헌

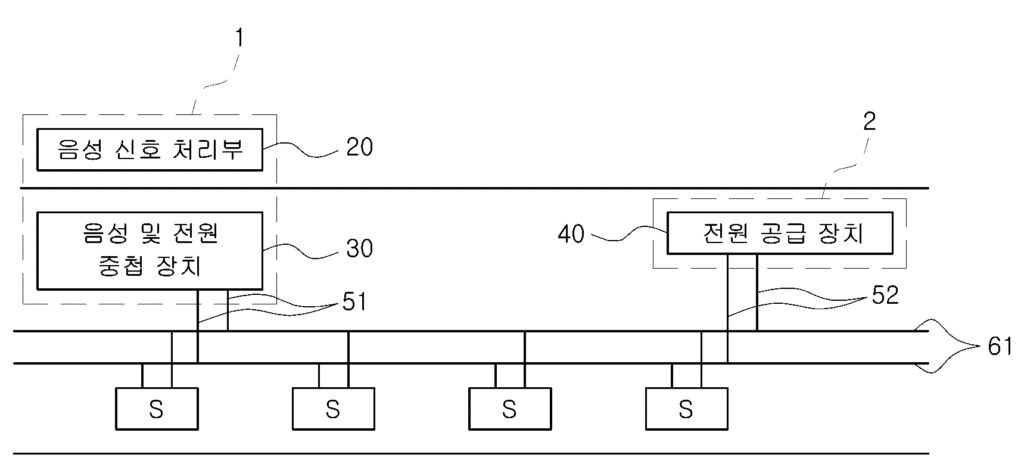

본 발명의 지하철 터널 안내 방송 시스템은 동일한 지하철이 통과하는 역사들로 이루어진 동일 지하철 호선에 구 성되는 지하철 터널 안내 방송 시스템으로서, 상기 지하철이 통과하는 터널 내부에 설치되는 복수의 스피커; 상 기 스피커들로 전력을 공급되도록 하기 위하여 상기 터널 내에 설치되는 케이블로서, 상기 스피커들 각각이 병렬로 연결되는 메인 전원 케이블; TRS 방식 또는 VHF 방식의 무전기로부터 전달되는 음성 신호를 수신받고, 유선으 로 제 1 역사의 음성 신호 처리부로 전달하는 종합 관제부; 상기 제 1 역사에 구성되는 것으로서, 상기 종합 관 제부로부터 전달되는 음성 신호를 수신받아 코딩하는 음성 신호 처리부와, 상기 음성 신호 처리부를 통하여 코딩 된 음성 신호와 전력선을 결합하는 커플링하는 음성 및 전원 중첩 장치와, 상기 음성 및 전원 중첩 장치와 상기 메인 전원 케이블을 연결하는 제 1 서브 전원 케이블; 및 상기 제 1 역사와 함께 동일 지하철 호선을 구성하는 제 2 역사에 구성되는 것으로서, 상기 메인 전원 케이블로 공급할 전력을 전달하기 위한 전원 공급 장치;를 포함 한다.

청구항 1

동일한 지하철이 통과하는 역사들로 이루어진 동일 지하철 호선에 구성되는 지하철 터널 안내 방송 시스템으로 서, 상기 지하철이 통과하는 터널 내부에 설치되는 복수의 스피커; 상기 스피커들로 전력을 공급되도록 하기 위하여 상기 터널 내에 설치되는 케이블로서, 상기 스피커들 각각이 병렬로 연결되는 메인 전원 케이블; TRS 방식 또는 VHF 방식의 무전기로부터 전달되는 음성 신호를 수신받고, 유선으로 제 1 역사의 음성 신호 처리 부로 전달하는 종합 관제부; 상기 제 1 역사에 구성되는 것으로서, 상기 종합 관제부로부터 전달되는 음성 신호를 수신받아 코딩하는 음성 신호 처리부와, 상기 음성 신호 처리부를 통하여 코딩된 음성 신호와 전력선을 결합하는 커플링하는 음성 및 전 원 중첩 장치와, 상기 음성 및 전원 중첩 장치와 상기 메인 전원 케이블을 연결하는 제 1 서브 전원 케이블; 및 상기 제 1 역사와 함께 동일 지하철 호선을 구성하는 제 2 역사에 구성되는 것으로서, 상기 메인 전원 케이블로 공급할 전력을 전달하기 위한 전원 공급 장치;를 포함하고, 상기 스피커는 상기 메인 전원 케이블을 통하여 전달되는 전력 및 음성 신호를 분리하여 상기 음성 신호에 대한 복조를 수행하는 언코딩부와, 상기 언코딩부에 의하여 분리된 음성 신호에 대해서 기설정된 주파수대역별로 음 성 신호를 분리하는 음역 분리부와, 상기의 음역 분리된 음성 신호 각각에 대해서 증폭하여 출력하는 증폭부를 포함하고, 상기 스피커는 제 1 음역 영역을 형성하기 위하여 상기 스피커의 출력면의 중앙부위에 형성된 원통형의 제 1 차 단벽과, 상기 제 1 차단벽을 둘러싸는 형상으로 이루어져 제 2 음역 영역을 형성하는 제 2 차단벽과, 상기 제 1 차단벽과 제 2 차단벽 사이에 구성되는 제 1 보조벽과, 상기 제 2 차단벽 외주면으로부터 외측 방향으로 연장되 는 제 2 보조벽으로 구성되는 것을 특징으로 하는 지하철 터널 안내 방송 시스템.
