초음파 발생 장치의 제조 방법

초음파 발생 장치의 제조 방법

등록번호 10-1821497
등록일자 2018년01월17일
(51) 국제분류(Int. Cl.)
B08B 3/12 (2006.01)
B06B 1/06 (2006.01)
B08B 7/02 (2006.01)
(52) CPC특허분류
B08B 3/12 (2013.01) B06B 1/06 (2013.01)
(21) 출원번호 10-2016-0110604
(22) 출원일자 2016년08월30일
심사청구일자 2016년08월30일
(56) 선행기술조사문헌
KR200409300 Y1*
US20090241986 A1*
KR101648710 B1*
WO2008129627 A1 *는 심사관에 의하여 인용된 문헌

본 발명의 초음파 발생 장치의 제조 방법은, 수용 바디의 바닥면에 초음파 트랜스듀서의 일부가 통과할 수 있는 상기 홀을 형성하는 단계; 상기 바닥면의 홀을 통과하여 돌출되는 상기 초음파 트랜스듀서를 준비하는 단계; 및 상기의 준비된 초음파 트랜스듀서를 상기 바닥면의 홀을 관통시키고, 상기 초음파 트랜스듀서를 상기 바닥면의 후면에 고정하는 단계;를 포함하고, 상기 진동자를 준비하는 단계는, 세라믹 재료를 준비하는 단계와, 상기 세라믹 재료를 절삭하여 상기 진동자 바디의 하부에서 외측 방향으로 돌출되는 진동자 캡을 형성하는 단계와, 상기 세라믹 재료를 더 절삭하여 상기 진동자 캡의 상측에 형성되면서 상기 진동자 캡으로부터 상측으로갈수록 그 두께가 두껍게 형성되는 진동자 바디를 형성하는 단계와, 상기 세라믹 재료를 더 절삭하여 상기 진동자 바디의 상부를 형성하면서 상기 진동자 바디의 외주면으로부터 외측 방향으로 소정 두께 돌출형성되는 진동자 상측 돌출부를 형성하는 단계를 포함한다.

청구항 1

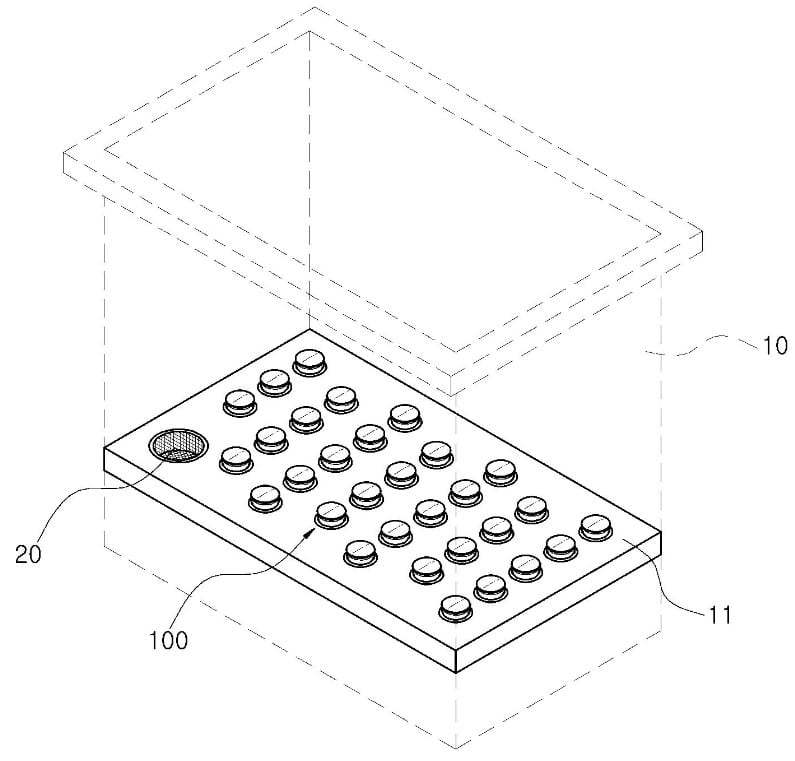

물이 수용되는 수용 바디와 상기 수용 바디의 하부면을 구성하는 바닥면과, 상기 바닥면에 형성된 홀을 관통하 여 진동자가 노출되도록 구성된 초음파 트랜스듀서를 포함하는 초음파 발생 장치를 제조하는 방법으로서, 상기 초음파 트랜스듀서는, 상기 바닥면을 관통하여 수용 바디 내측 으로 노출되도록 마련되는 진동자 바디와, 상기 진동자 바디의 하부에서 외측 방향으로 돌출되도록 형성된 진동자 캡과, 상기 진동자 바디 하측에 결합되 는 제 1 압전 소자와, 상기 제 1 압전 소자 하측에 결합되는 제 1 전극과, 상기 제 1 전극 하측에 결합되는 제 2 압전 소자와, 상기 제 2 압전 소자 하측에 결합되는 제 2 전극을 포함하여 이루어지고, 상기 수용 바디의 바닥면에 초음파 트랜스듀서의 일부가 통과할 수 있는 상기 홀을 형성하는 단계; 상기 바닥면의 홀을 통과하여 돌출되는 상기 초음파 트랜스듀서를 준비하는 단계; 및 상기의 준비된 초음파 트랜스듀서를 상기 바닥면의 홀을 관통시키고, 상기 초음파 트랜스듀서를 상기 바닥면의 후면에 고정하는 단계;를 포함하고, 상기 초음파 트랜스듀서를 준비하는 단계는 진동자를 준비하는 단계를 포함하며, 상기 진동자를 준비하는 단계는, 세라믹 재료를 준비하는 단계와, 상기 세라믹 재료를 절삭하여 상기 진동자 바 디의 하부에서 외측 방향으로 돌출되는 진동자 캡을 형성하는 단계와, 상기 세라믹 재료를 더 절삭하여 상기 진 동자 캡의 상측에 형성되면서 상기 진동자 캡으로부터 상측으로 갈수록 그 두께가 두껍게 형성되는 진동자 바디 를 형성하는 단계와, 상기 세라믹 재료를 더 절삭하여 상기 진동자 바디의 상부를 형성하면서 상기 진동자 바디 의 외주면으로부터 외측 방향으로 소정 두께 돌출형성되는 진동자 상측 돌출부를 형성하는 단계를 포함하며, 상기 초음파 트랜스듀서를 상기 바닥면의 후면에 고정하는 단계는, 상기 진동자 캡에 접하도록 돌출형성된 제 1 고정 단부와, 상기 제 1 고정 단부로부터 연장되도록 형성되며 상기 바닥면의 후면에 접하도록 돌출형성된 제 2 고정단부를 가지며, 고정 볼트가 관통하기 위한 홀이 형성되고, 상기 고정 볼트는 상기 제 2 고정 단부와 함께 상기 바닥면의 후면에 접하도록 구성된 고정 수단으로 상기 초음파 트랜스듀서를 상기 바닥면의 후면에 밀착 및 고정하는, 초음파 발생 장치의 제조 방법.
