초음파 발생 장치

초음파 발생 장치

발명의 영문 명칭 : Apparatus for generating ultrasonic

등록번호 10-1739701
등록일자 2017년05월18일

출원번호 10-2016-0110602
출원일자 2016년08월30일
심사청구일자 2016년08월30일

선행기술조사문헌
KR200409300 Y1*
WO2008129627 A1*
KR101648710 B1*

발명의 요약 :

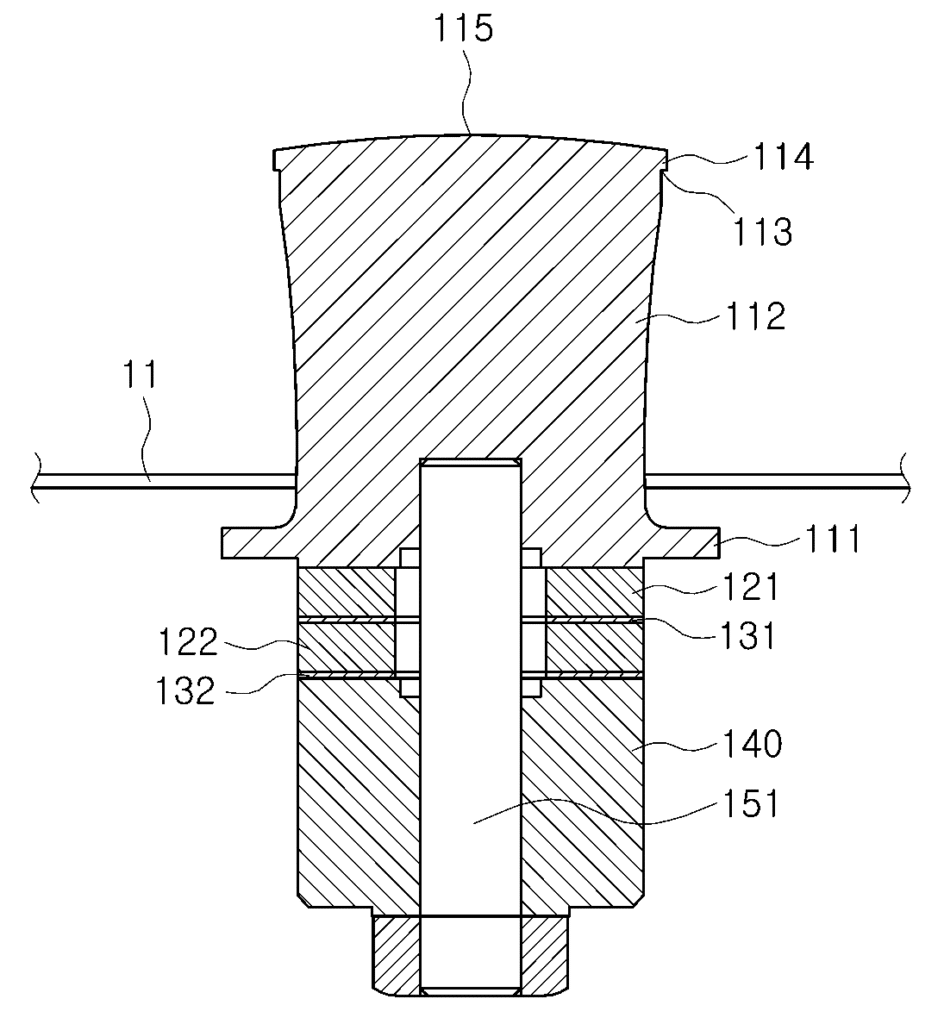

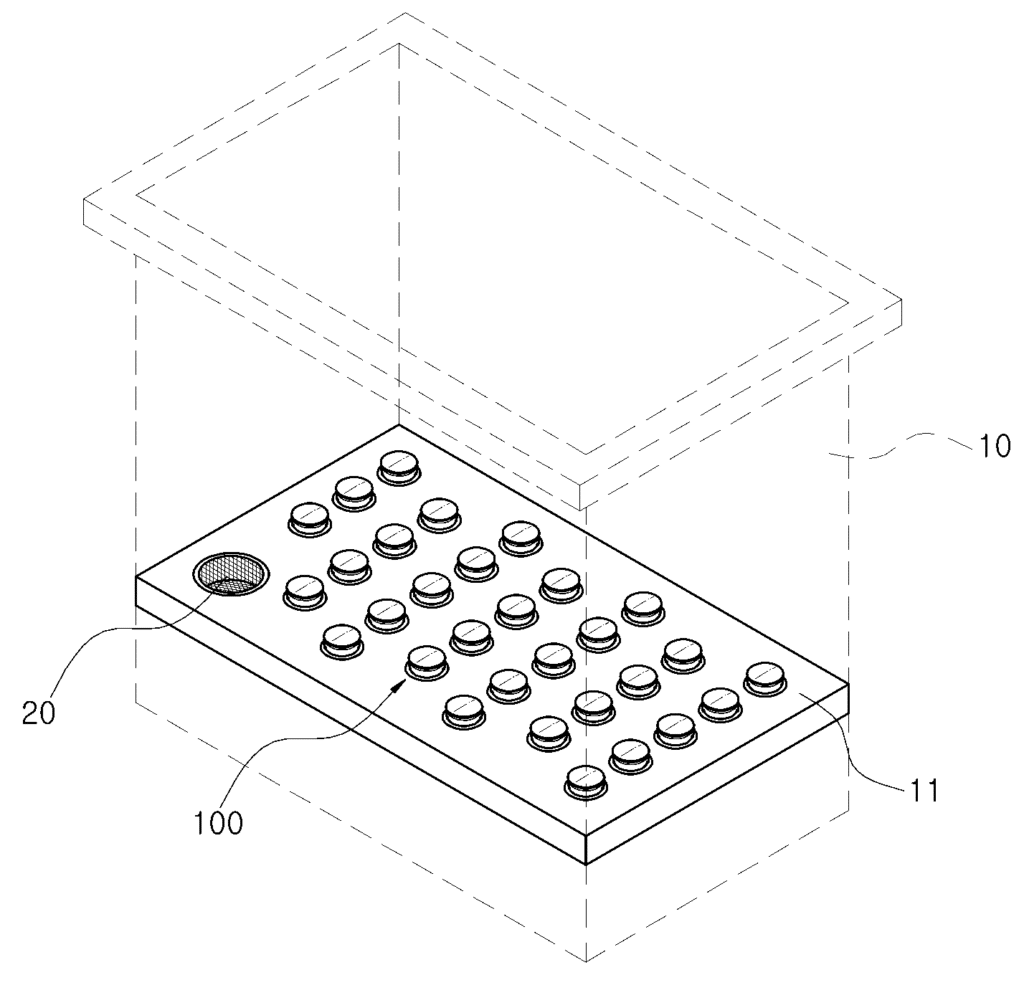

본 발명의 초음파 발생 장치는, 물이 수용되는 수용 바디와, 상기 수용 바디의 하부면을 구성하는 바닥면과, 상기 바닥면에 형성된 홀을 관통하여 진동자가 노출되도록 구성된 초음파 트랜스듀서를 포함하고, 상기 초음파 트랜스듀서는 상기 바닥면을 관통하여 수용 바디 내측으로 노출되도록 마련되는 진동자 바디와, 상기 진동자 바디의 하부에서 외측 방향으로 돌출되도록 형성된 진동자 캡과, 상기 진동자 바디 하측에 결합되는 제 1 압전 소자와, 상기 제 1 압전 소자 하측에 결합되는 제 1 전극과, 상기 제 1 전극 하측에 결합되는 제 2 압전 소자와, 상기 제 2 압전 소자 하측에 결합되는 제 2 전극을 포함하고, 상기 진동자 바디의 상부면은 기설정된 곡률반경을 갖으면서 상측으로 볼록한 형상으로 이루어지고, 상기 진동자 바디는 상기 진동자 캡으로부터 상기 상부면으로 갈수록 그 굵기가 점차 커지는 형상으로 이루어지는 것을 특징으로 한다.

도면 :
