충전물을 포함하는 캡슐

충전물을 포함하는 캡슐

(51) 국제특허분류(Int. Cl.)
B65D 85/804 (2006.01) A61J 3/07 (2006.01)
B65D 75/58 (2006.01) B65D 77/30 (2006.01)
(52) CPC특허분류
B65D 85/804 (2013.01)
A61J 3/07 (2013.01)
(21) 출원번호 10-2016-0032497
(22) 출원일자 2016년03월18일
심사청구일자 2016년03월18일
(65) 공개번호 10-2017-0108493
(43) 공개일자 2017년09월27일
(56) 선행기술조사문헌
KR2019860002712 U*
US06343717 B1*
JP10287362 A*
KR1020130003570 A*
*는 심사관에 의하여 인용된 문헌

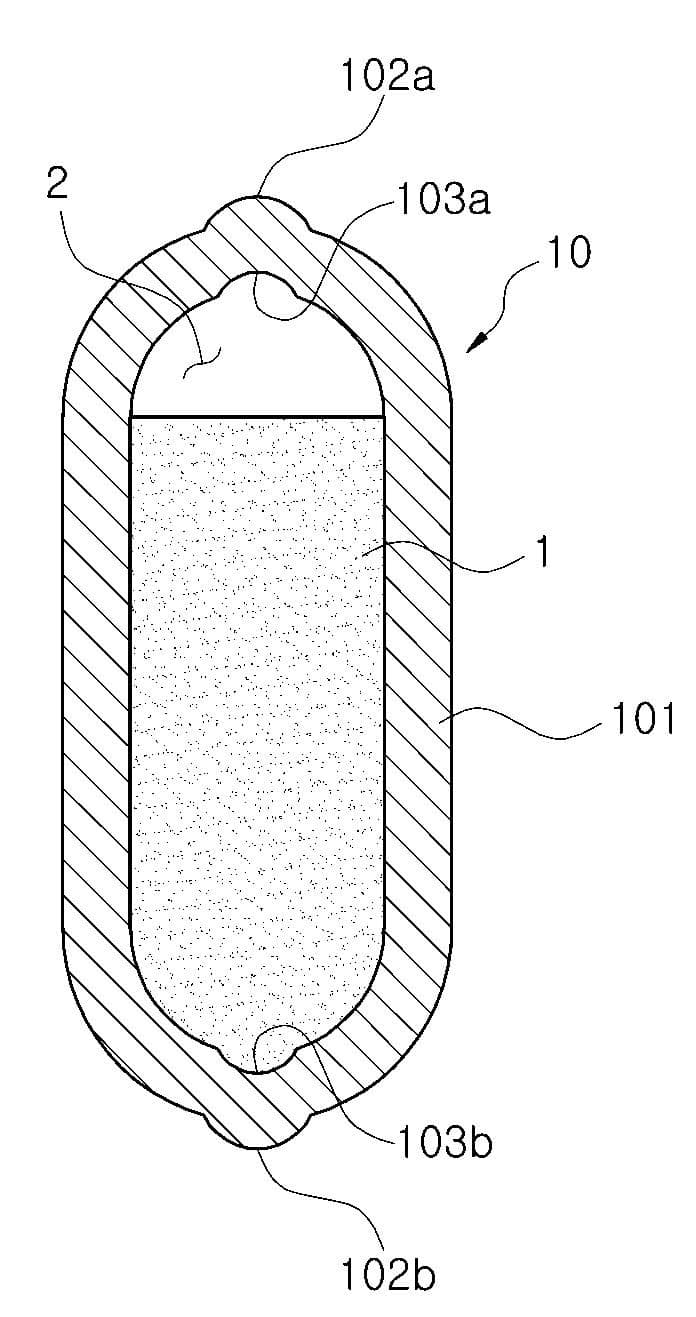

본 발명의 충전물을 포함하는 캡슐은 일체로 형성되고, 상하 방향으로 연장 형성되는 캡슐 바디와, 상기 캡슐 바
디 내에 수용되고, 액체 또는 고체로 이루어진 충전물과, 상기 캡슐 바디 내에서 상기 충전물이 차지하는 공간
이외의 공간에 형성된 공기층을 포함하고, 상기 캡슐 바디의 상측 단부와 하측 단부에는 상기 캡슐 바디와 일체
로 형성되면서 소정 길이 돌출 형성되는 제 1 돌출부와, 제 2 돌출부가 형성되는 것을 특징으로 한다.

청구항 1
제 1 케이스(110)와,
상기 제 1 케이스와 동일한 형상으로 이루어진 제 2 케이스(120)와,
상기 제 1 케이스와 제 2 케이스의 결합에 의하여 형성되는 공간에 수용되는 충전물(1)과,
상기 제 1 케이스와 제 2 케이스의 결합이 이루어지도록, 상기 제 1 케이스와 제 2 케이스 사이에 개재되는 결
합 부재(200)를 포함하고,
상기 제 1 케이스와 제 2 케이스는 일방향으로 연장되는 형상으로 이루어지고,
상기 제 1 케이스와 제 2 케이스는 상기의 일방향으로 연장되는 형상의 몸체(111)와, 상기 몸체의 양측 단부에
서 굴곡되도록 형성된 굴곡부(112)로 이루어지고,
상기 결합 부재는 상기 몸체들과 결합되는 제 1 결합면(210) 및 제 2 결합면(220)과, 상기 굴곡부들과 결합되는
제 3 결합면(230) 및 제 4 결합면(240)을 포함하고,
상기 제 3 결합면과 제 4 결합면은 상기 제 1 결합면 및 제 2 결합면의 두께 보다 작은 두께로 구성되는 것을
특징으로 하는 충전물을 포함하는 캡슐.
