케이블 트레이 제조 장치

케이블 트레이 제조 장치

등록번호 10-1892034
등록일자 2018년08월21일

(51) 국제특허분류(Int. Cl.)
H02G 3/04 (2006.01)
B21D 19/12 (2006.01)
(52) CPC특허분류
H02G 3/0406 (2013.01)
B21D 19/12 (2013.01)
(21) 출원번호 10-2016-0113650
(22) 출원일자 2016년09월05일
심사청구일자 2016년09월05일
(65) 공개번호 10-2018-0020072
(43) 공개일자 2018년02월27일
(30) 우선권주장 1020160104243 2016년08월17일 대한민국(KR)
(56) 선행기술조사문헌
KR1020150073524 A*
KR100817307 B1
JP2003111235 A
KR2019990003999 U
*는 심사관에 의하여 인용된 문헌

본 발명의 케이블 트레이 제조 장치는, 복수 개의 사이드 레일과, 상기 사이드 레일들을 연결하기 위한 수단으로 서, 상기 사이드 레일 내측에 결합되는 내측 체결부와, 상기 사이드 레일 외측에 결합되는 외측 체결부와, 상기 사이드 레일 중에서 기설정된 간격만큼 이격되는 위치에 배치되는 사이드 레일들을 결합하기 위한 렁을 포함하는 케이블 트레이 있어서, 상기 케이블 트레이를 제조하기 위한 장치로서, 상기 사이드 레일로 가까워지거나 멀어지 는 방향으로 이동이 가능하도록 구성된 메인 바디; 상기 메인 바디와 연결된 바디 연결부; 상기 바디 연결부에 연결된 가압 바디; 상기 가압 바디 내에 마련되고, 기설정된 탄성력을 갖는 탄성부; 및 상기 탄성부에 일단이 연 결되고, 상기 가압 바디 일측으로부터 돌출되도록 형성된 컨택부;를 포함한다.

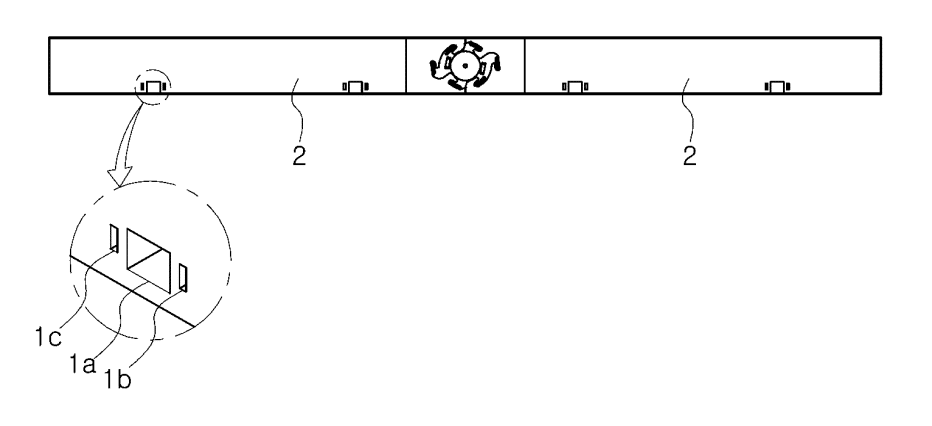

청구항 1 복수 개의 사이드 레일과, 상기 사이드 레일들을 연결하기 위한 수단으로서, 상기 사이드 레일 내측에 결합되는 내측 체결부와, 상기 사이드 레일 외측에 결합되는 외측 체결부와, 상기 사이드 레일 중에서 기설정된 간격만큼 이격되는 위치에 배치되는 사이드 레일들을 결합하기 위한 렁을 포함하는 케이블 트레이 있어서, 상기 케이블 트레이를 제조하기 위한 장치로서, 상기 사이드 레일로 가까워지거나 멀어지는 방향으로 이동이 가능하도록 구성된 메인 바디; 상기 메인 바디와 연결된 바디 연결부; 상기 바디 연결부에 연결된 가압 바디; 상기 가압 바디 내에 마련되고, 기설정된 탄성력을 갖는 탄성부; 및 상기 탄성부에 일단이 연결되고, 상기 가압 바디 일측으로부터 돌출되도록 형성된 컨택부;를 포함하고, 상기 렁은 내부가 빈공간으로 형성된 파이프 형상의 렁 바디와, 상기 렁 바디의 양측 단부로부터 외측 방향으로 연장되도록 형성된 레일 결합부를 포함하고, 상기 레일 결합부는 상기 렁 바디의 길이방향을 따라 일측으로 연 장되는 연장 돌기와, 상기 연장 돌기의 단부를 형성하면서 소정 각도로 절곡 형성된 커링 단부를 포함하고, 상기 사이드 레일에는 상기 연장 돌기 및 커링 단부가 통과할 수 있는 크기의 사이드 홀이 형성되고, 상기 컨택부는 상기 사이드 홀을 통과한 상기 연장 돌기 및 커링 단부를 절곡시키기 위한 접촉 홈부를 포함하고, 상기 각각의 사이드 레일에는 상기 사이드 홀이 복수개 형성되고, 상기 사이드 홀들 사이에는 상기 접촉 홈부에 의하여 절곡된 상기 커링 단부가 삽입되기 위한 메인 홀이 형성되 고, 상기 커링 단부는 상기 연장 돌기의 단부를 커링 리벳 가공함으로써 렁 바디의 내측을 향하여 절곡되도록 형성 되고, 상기 접촉 홈부가 상기 커링 단부 및 연장 돌기를 가압하는 때에, 상기 컨택부의 일단에 연결된 상기 탄성부에 의한 완충이 이루어지는 것을 특징으로 하는 케이블 트레이 제조 장치.
