테이프 디스펜서 및 테이프 접이방법

테이프 디스펜서 및 테이프 접이방법

등록번호   10-1809835
등록일자 2017년 12월 11일
(51) 국제특허분류(Int. Cl.)
B 6 5 H 3 5 / 0 0 (2006.01)
B 6 5 H 3 5 / 0 6 (2006.01)
B 6 5 H 3 7 / 0 2 (2006.01)
B 6 5 H 3 7 / 0 6 (2006.01)
(52) CPC특허분류
B 6 5 H 3 5 / 0 0 2 (2013.01)
B 6 5 H 3 5 / 0 0 7 3 (2013.01)
(21) 출원번호 10-2016-0057580
(22) 출원일 2016년05월11일
심사청구일자 2016년05월11일
(65) 공개번호 10-2017-0032156
(43) 공개일자 2017년03월22일
(30) 우선권주장
1020150129762 2015년09월14 일 대한민국(KR)
(56) 선행술조사문헌
KR101192847 B1*
KR200452925 Y1*
*는 심사에 하여 인용된 문헌

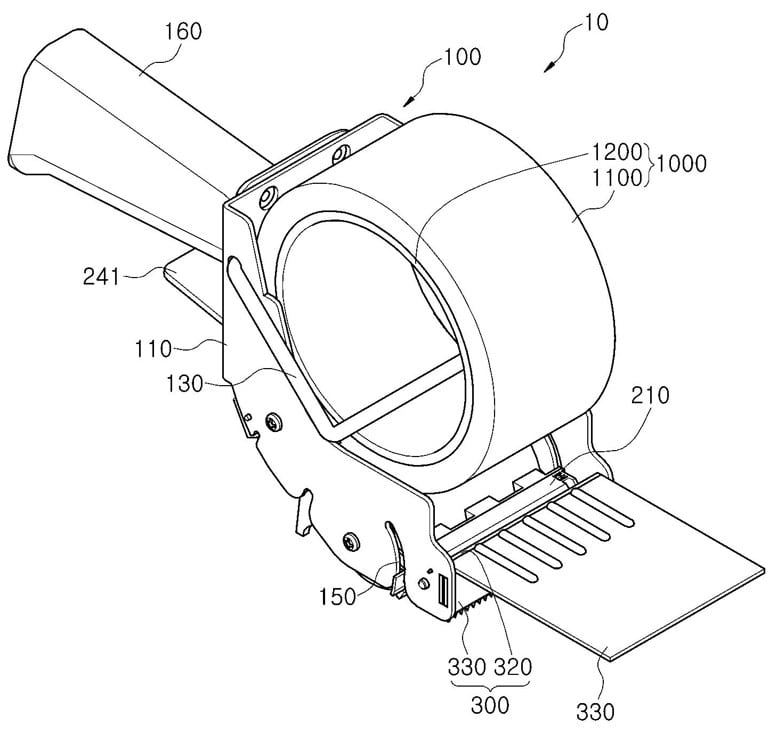

본 발명에 따른 테이프 디스펜서는 테이프를 압착하는 압착부재; 상기 압착부재와 대면하는 대면부재; 및 상기 압착부재와 대면부재 사이의 접이 영역으로 상기 테이프가 위치되도록 하는 가이드부재를 포함하고, 상기 가이드부재는 상기 테이프를 상기 접이 영역으로 위치시키고 상기 압착부재는 탄성력에 의해 대면부재와 대면하면서 상기 테이프에 손잡이를 형성한다.

청구항 1 테이프를 압착하는 압착부재; 상기 압착부재와 대면하는 대면부재; 및 상기 압착부재와 대면부재 사이의 접이 영역으로 상기 테이프가 위치되도록 하는 가이드부재를 포함하고, 상기 압착부재는 제1방향 및 제2방향으로 회전 가능하게 축 결합되고, 상기 가이드부재는 상기 제2방향으로 회전하면서 상기 테이프를 상기 접이 영역으로 위치시키되 상기 압착부재 를 상기 제1방향으로 회전시켜 상기 대면부재와 멀어지도록 하고, 상기 압착부재는 탄성력에 의해 대면부재와 대면하면서 상기 테이프에 손잡이를 형성하는 테이프 디스펜서.
