발명의 영문 명칭: ASSEMBLING TYPE GANGWAY

출원번호 10-2020-0046768
출원일자 2020년04월17일
심사청구일자 2020년04월17일

등록번호 10-2482704
등록일자 2022년12월26일

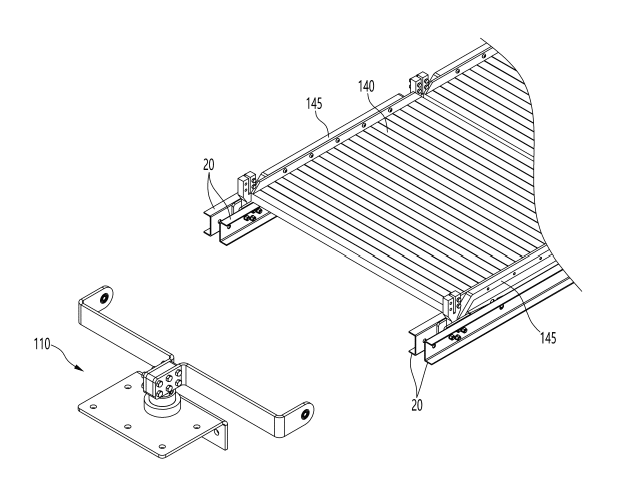

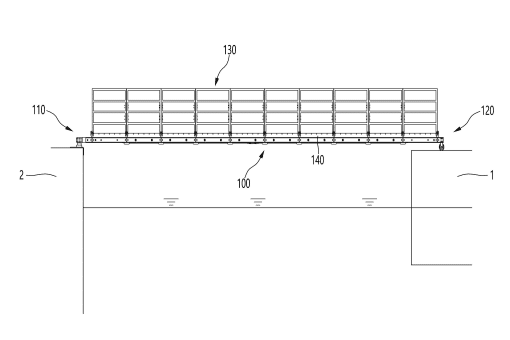

발명의요약 : 본 발명에 따른 회전식 조립형 도교는 사람이나 운반물이 선박과 육지 사이를 이동할 수 있는 다리 역할을 하는 도교부재; 상기 도교부재의 일측에 형성되어 육지에 고정되는 회전형 고정부재; 및 상기 도교부재의 타측에 형성되어 선박 내에서의 움직임을 용이하게 하는 롤러부재를 포함하고, 상기 도교부재는 폭 방향 양단을 따라 배치되는 복수의 수직 프레임과, 상기 수직프레임 내측 및 외측에 길이 방향을 따라 각각 레일 형태로 배치되는 수평프레임과, 상기 내측에 배치된 수평 프레임 사이를 일정한 간격으로 연결하고 지지하는 장볼트와, 상기 수평 프레임이 하측 방향으로 처지는 것을 방지하기 위한 와이어부재가 포함되고, 상기 수직 프레임은 제1 수직 프레임과, 상기 제1 수직 프레임을 사이에 두고 결합되는 제2 수직 프레임 및 제3 수직 프레임을 포함한다.

도면
