휴대용 변기

휴대용 변기

(51) 국제특허분류(Int. Cl.)
A47K 11/04 (2006.01) A47K 11/02 (2006.01)
A47K 11/06 (2006.01)
(52) CPC특허분류
A47K 11/04 (2013.01)
A47K 11/06 (2013.01)
(21) 출원번호 10-2016-0050844
(22) 출원일자 2016년04월26일
심사청구일자 2016년04월26일
(56) 선행기술조사문헌
KR1020140102575 A*
JP3169968 U9*
JP10248753 A*
JP2015123370 A*
*는 심사관에 의하여 인용된 문헌

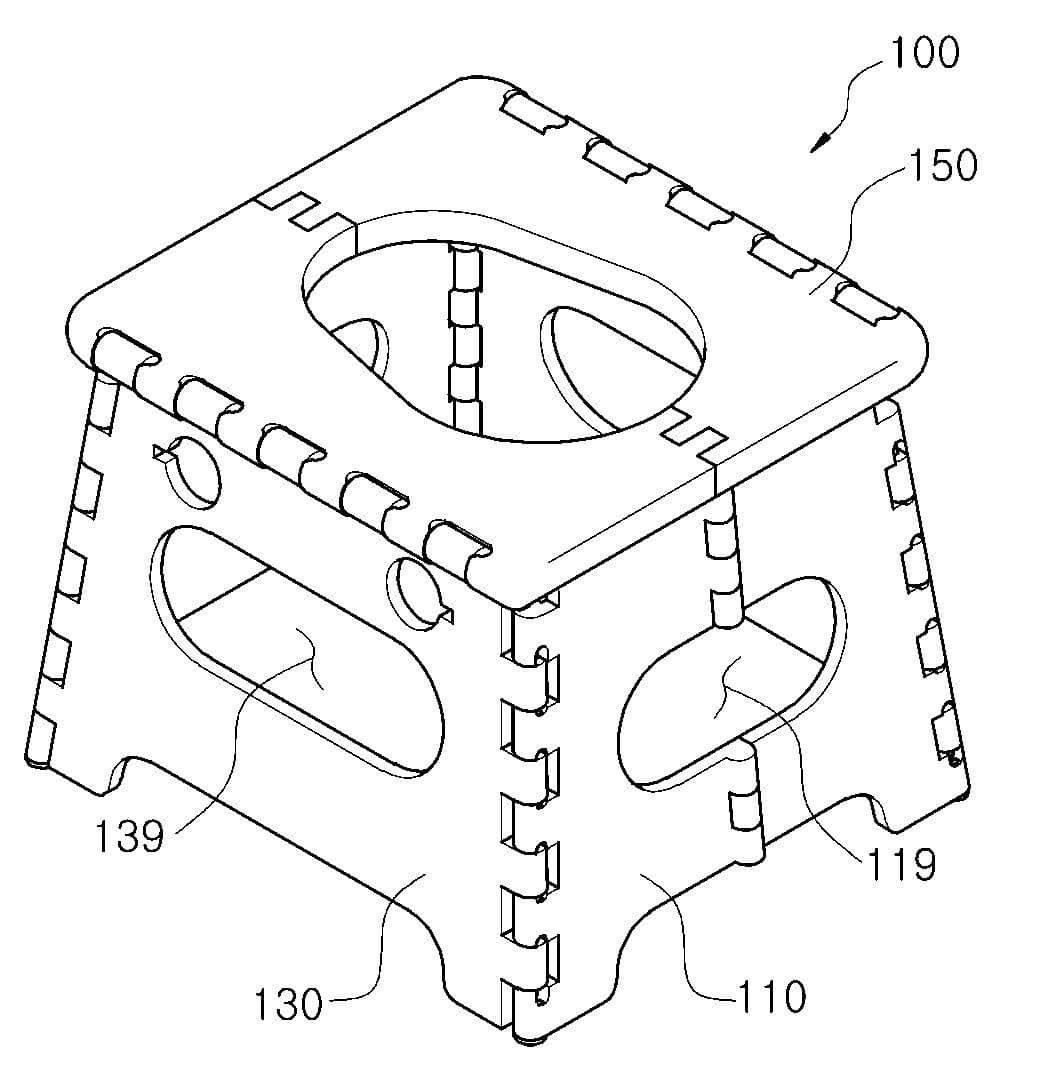

본 발명의 휴대용 변기는, 절첩식 구조로 이루어져 거치 및 폴딩이 가능한 휴대용 변기로서, 전방을 향하여 배치되는 전방 바디부와, 상기 전방 바디부의 양측에 각각 결합되는 제 1 측면 바디부 및 제 2 측면 바디부와, 상기전방 바디부와 동일한 형상으로 이루어지고, 상기 전방 바디부와 대향하도록 배치되어 상기 제 1 측면 바디부와 제 2 측면 바디부에 결합되는 후방 바디부와, 상기 제 1 측면 바디부와 제 2 측면 바디부 각각의 상측에 형성되어 있는 상측 힌지구에 결합되는 제 1 좌판 힌지구와 제 2 좌판 힌지구가 양측에 형성되어 있는 좌판부를 포함하고, 상기 전방 바디부는 상기 제 1 측면 바디부의 제 1 측면 힌지구에 결합되는 제 1 전방 힌지구가 구성된 제 1전방 프레임과, 상기 제 2 측면 바디부의 제 2 측면 힌지구에 결합되는 제 2 전방 힌지구가 구성된 제 2 전방 프레임과, 상기 제 1 전방 프레임과 제 2 전방 프레임 사이에서 회동가능하게 구성되는 중앙 힌지를 포함하고, 상기 좌판부의 일측은 상기 제 1 측면 바디부 상측에 형성된 상측 힌지구 또는 상기 제 2 측면 바디부 상측에 형성된 상측 힌지구를 중심으로 회동가능하도록 구성된다.

청구항 3
절첩식 구조로 이루어져 거치 및 폴딩이 가능한 휴대용 변기로서,
상기 휴대용 변기의 4개 면을 형성하는 전방 바디부, 제 1 측면 바디부, 제 2 측면 바디부 및 후방 바디부와,
상기 제 1 측면 바디부의 상측에 형성되어 있는 상측 힌지구를 중심으로 회동이 가능하도록 구성된 제 1 좌판
프레임과, 상기 제 2 측면 바디부의 상측에 형성되어 있는 상측 힌지구를 중심으로 회동이 가능하도록 구성된
제 2 좌판 프레임으로 이루어진 좌판부를 포함하고,
상기 전방 바디부는 상기 제 1 측면 바디부의 일측을 중심으로 회동하는 제 1 전방 프레임과, 상기 제 2 측면
바디부의 일측을 중심으로 회동하는 제 2 전방 프레임과, 상기 제 1 전방 프레임 및 제 2 전방 프레임 사이에서
회동 가능하도록 구성된 중앙 힌지를 포함하고,
상기 중앙 힌지가 상기 휴대용 변기의 내측으로 이동하는 폴딩이 이루어지는 경우에 상기 좌판부의 제 1 좌판
프레임과 제 2 좌판 프레임 각각은 상기 제 1 측면 바디부와 제 2 측면 바디부 측으로 회동되고,
상기 좌판부에 형성된 좌판홀은 상기 전방 바디부로부터 후방 바디부 방향으로 연장되는 형상으로 이루어지고,
상기 제 1 측면 바디부 상측에 형성된 상측 힌지구를 제 1 상측 힌지구, 상기 제 2 측면 바디부 상측에 형성된
상측 힌지구를 제 2 상측 힌지구로 정의하고,
상기 제 1 상측 힌지구는 상기 제 1 측면 바디부로부터 기설정된 곡률 반경을 갖으면서 절곡되도록 형성된 제 1
절곡부의 단부에 형성되고, 상기 제 2 상측 힌지구는 상기 제 2 측면 바디부로부터 기설정된 곡률 반경을 갖으
면서 절곡되도록 형성된 제 2 절곡부의 단부에 형성되고,
상기 제 1 및 제 2 절곡부의 휨 각도는 상기 제 1 좌판 프레임과 제 2 좌판 프레임 각각이 상기 제 1 측면 바디
부와 제 2 측면 바디부와 평행하게 놓여질 수 있는 정도로 구성되는 것을 특징으로 하는 휴대용 변기.
