S o C 기반의 친환경 음식물 처리 장치

S o C 기반의 친환경 음식물 처리 장치

등록번호 10-1779722
등록일자 2017년09월12일

(51) 국제특허분류(Int. Cl.)
E03C 1/266 (2006.01)
B09B 3/00 (2006.01)
B09B 5/00 (2006.01)
(52) CPC특허분류
E03C 1/2665 (2013.01)
B09B 3/00 (2013.01)
(21) 출원번호 10-2016-0132732
(22) 출원일자 2016년10월13일
심사청구일자 2016년10월13일
(56) 선행기술조사문헌
KR1020100081170 A*
KR101620572 B1*
KR100880732 B1*
KR101346593 B1*
*는 심사관에 의하여 인용된 문헌

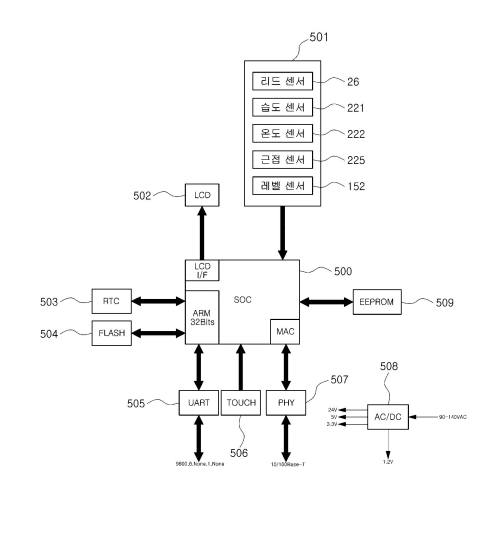

본 발명의 음식물 처리 장치는, 적어도 하나 이상의 센서를 포함하고 센서의 측정값을 수집하는 신호 입력부와, 사용자 입력을 전달받기 위한 키 입력단과, 음식물 처리 장치의 동작 상태를 표시하기 위한 디스플레이부와, 투 입되는 음식물을 분쇄하기 위한 1차 분쇄 수단 및 2차 분쇄 수단의 동작이 이루어지도록 하는 모터 구동부와, 상 기 신호 입력부와 디스플레이부와 모터 구동부의 동작을 제어하고 상기 음식물 처리 장치가 설치된 장소 이외의 장소에서의 원격지 진단 및 소프트웨어 업그레이드가 수행되도록 하는 SoC 기반의 제어부를 포함하고, 상기 제어 부는 상기의 원격지 진단 및 소프트웨어 업그레이드를 위한 데이터 송수신이 이루어지도록 하는 통신부를 포함한다.

청구항 1

적어도 하나 이상의 센서를 포함하고 센서의 측정값을 수집하는 신호 입력부와, 사용자 입력을 전달받기 위한 키 입력단과, 음식물 처리 장치의 동작 상태를 표시하기 위한 디스플레이부와, 투입되는 음식물을 분쇄하기 위 한 1차 분쇄 수단 및 2차 분쇄 수단의 동작이 이루어지도록 하는 모터 구동부와, 상기 신호 입력부와 디스플레 이부와 모터 구동부의 동작을 제어하고 상기 음식물 처리 장치가 설치된 장소 이외의 장소에서의 원격지 진단 및 소프트웨어 업그레이드가 수행되도록 하는 SoC 기반의 제어부를 포함하고, 상기 제어부는 상기의 원격지 진단 및 소프트웨어 업그레이드를 위한 데이터 송수신이 이루어지도록 하는 통신 부를 포함하고, 상기 1차 분쇄 수단은 상기 음식물이 투입되는 음식물 투입구의 하측에 구성되고, 상기 2차 분쇄 수단은 상기 1 차 분쇄 수단의 하측에 구성되고, 상기 2차 분쇄 수단의 하측에 배치되어, 물을 배출하기 위한 우회로를 형성하는 배출수 우회로와, 상기 2차 분 쇄 수단 하측에 배치되어 상기 음식물을 미생물을 이용하여 분해하는 공간을 제공하는 교반기 하우징을 포함하 고, 상기 1차 분쇄 수단은 상기 모터 구동부의 동력을 전달받아 회전되는 분쇄기 전달 기어와, 상기 분쇄기 전달 기 어에 연결된 분쇄날 축과, 상기 분쇄날 축에 기설정된 간격으로 배치되는 복수의 분쇄날을 포함하고, 상기 2차 분쇄 수단은 상기 1차 분쇄 수단에 의하여 1차 분쇄된 음식물의 이동을 가이드하는 스크류날과, 상기 스크류날의 단부에 형성되어 이물질 제거를 위한 브러쉬 또는 고무판으로 구성된 이물질 제거 수단과, 상기 스 크류날의 일측에 배치되어 상기 음식물의 2차 분쇄가 이루어지도록 하는 커터날과, 상기 스크류날과 커터날을 지지하면서 상기 모터 구동부의 동력을 전달받아 회전되는 스크류 축을 포함하고, 상기 교반기 하우징 내에는 미생물 분사를 위한 미생물 분사 노즐과, 물을 분사하기 위한 미세 물분사 노즐과, 습도를 측정하기 위한 습도 센서와, 온도를 측정하기 위한 온도 센서 및 상기 교반기 하우징 내부를 가열하기 위한 열전소자가 구성되고, 상기 제어부는 상기 습도 센서의 측정값에 따라 상기 미세 물분사 노즐의 동작을 제어하고, 상기 온도 센서의 측정값에 따라 상기 열전소자의 동작을 제어하고, 상기 통신부를 통하여 저장된 미생물의 양에 대한 정보를 외 부 서버로 전달하고, 상기 음식물을 분해하는데 사용되는 미생물이 저장 및 보관되는 미생물통을 포함하고, 상기 신호 입력부는 상기 미생물통의 뚜껑에 구성되어 상기 미생물의 양을 측정하기 위한 레벨 센서를 포함하고, 상기 제어부는 상기 습도 센서, 온도 센서 및 레벨 센서들 각각의 최대치와 최소치에 대한 정보와 함께, 각각의 센서들로부터 측정되는 측정치를 이진화된 값을 변환하여 저장하고, 상기 교반기 하우징 일측에는 소정 간격 이격되는 구성된 배출 우회로 하우징이 배치되고, 상기 2차 분쇄 수단 의 하부로부터 배출되는 물은 상기 교반기 하우징 외주면과 상기 배출 우회로 하우징 내주면 사이에 형성되는 배출수 우회로를 통하여 외부로 이동되도록 구성되고, 상기 2차 분쇄 수단의 하부로부터 배출되는 물은, 상기 교반기 하우징 외주면과 상기 배출 우회로 하우징 내주 면 사이에 형성되는 배출수 우회로를 통하여 외부로 이동되도록 구성된 S O C 기반의 친환경 음식물 처리 장치.
