3차원 위치정보를 이용한 터치스크린 장치

3차원 위치정보를 이용한 터치스크린 장치

발명의 영문 명칭 : Apparatus for Touch Screen using 3D Position

등록번호 10-1615537
등록일자 2016년04월20일

출원번호 10-2014-0091840
출원일자 2014년07월21일
심사청구일자 2014년07월21알

선행기술조사문헌
JP2013171422 A*

발명의 요약 :

본 발명은 3차원 위치 정보를 검출하는 3차원 위치정보를 이용한 터치스크린 장치에 관한 것으로, 전방측에 터치측정신호를 발신하는 발광소자가 X축 방향으로 일렬로 배치되고, 대향하는 후방측에 터치측정신호를 수신하는 수광소자가 X축 방향으로만 일렬로 배치되어 이루어진 하나의 평면층이 Z축 방향으로 복수로 적층되어 수직층으로 구비되며; 상기 평면층 중 최하단 또는 최상단의 평면층에서부터 터치물체의 2차원 좌표(x, y) 검출을 위해 터치측정신호로 터치물체를 직각스캔 및 빗각스캔 하여 x, y 좌표를 검출한 후, Z축 방향으로 스캔을 진행하여 z 좌표를 검출하여 터치 영역의 x, y, z 좌표를 선택하는 제어부가 포함되어 구성된다.

본 발명에 따르면, 전방측, 후방측, 좌측 및 우측으로 터치측정신호를 발신하는 발광소자와 터치측정신호를 수신하는 수신소자를 대향적으로 배치하고 Z축 방향으로 복수의 층으로 구비한 후, 물체가 검출되면, 해당 높이를 z 축으로 지정하고, z 축에서의 x, y 좌표를 검출하여 3차원 위치 정보를 제공함으로써, 사용자로 하여금 더 큰 흥미와 현실감을 제공할 뿐만 아니라, 모바일 게임 등을 수행하는데 있어서 다양한 기능을 제공할 수 있는 효과가 있다.

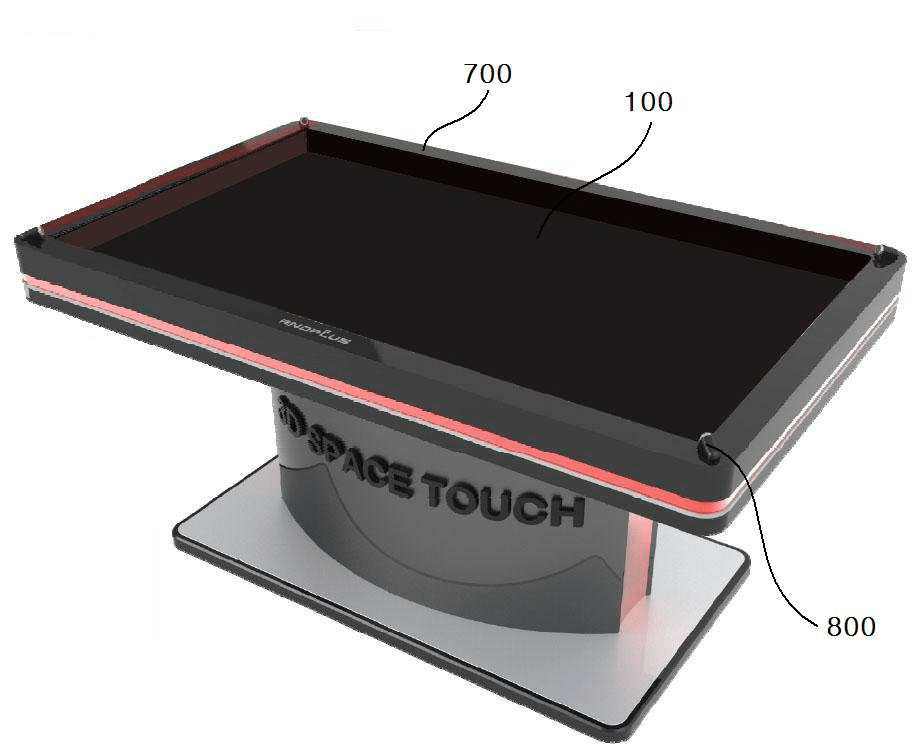

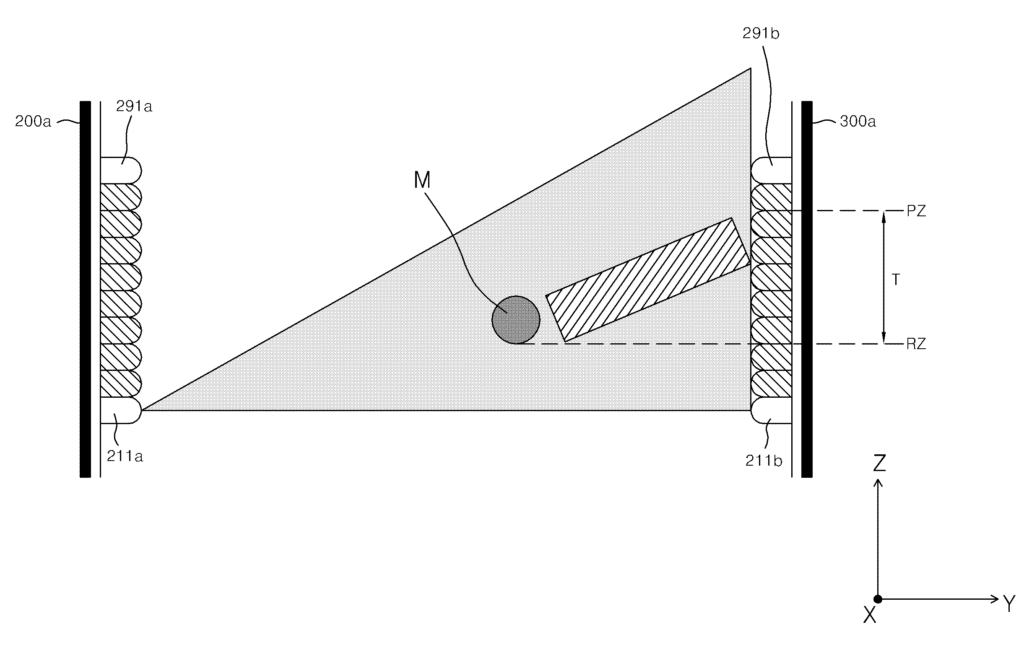

도면 :
