발명의 영문 명칭 : STRUCTURE FOR COLUMN ASSEMBLY

출원번호 10-2021-0100505
출원일자 2021년07월30일
심사청구일자 2021년07월30일

등록번호 10-2699081
등록일자 2024년08월21일

발명의 명칭 : 결합부재 및 조립식 기둥구조

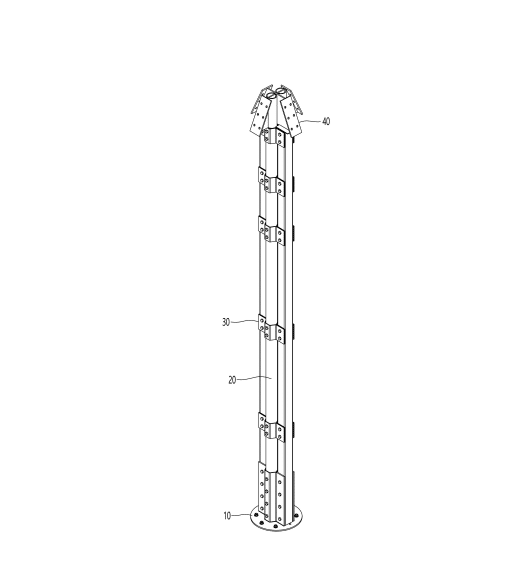

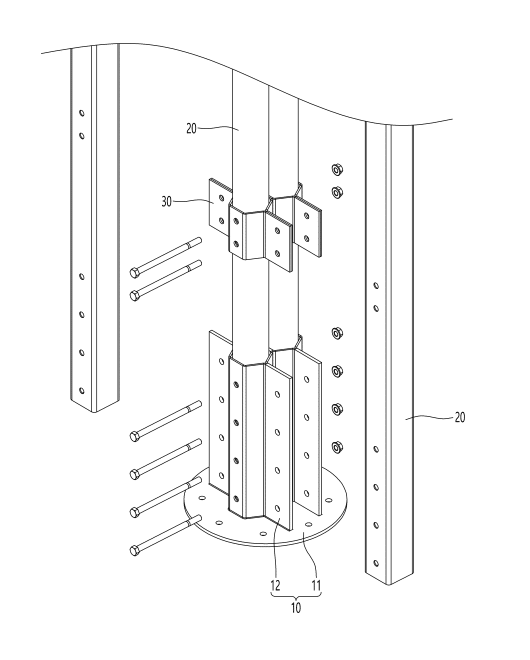

발명의 요약 : 본 발명에 따른 조립식 기둥구조는 지면에 고정되는 베이스부; 상기 베이스부에 결합되는 복수의 프레임; 상기 복수의 프레임을 고정하는 복수의 결합부재; 및 상기 복수의 프레임 상단에 결합되는 거치브라켓을 포함하고, 상기 결합부재는 동일한 가상의 평면 상에 배치되는 제1 결합면 및 제2 결합면과, 상기 제1 결합면 및 제2 결합면과 평행한 가상의 평면 상에 배치되되 상기 제1 결합면 및 제2 결합면과 동일한 거리에 위치하는 제3 결합면과, 상기 제1 결합면과 제3 결합면을 연결하는 제4 결합면과, 상기 제2 결합면과 제3 결합면을 연결하는 제5 결합면을 포함하고, 상기 복수의 프레임은 원기둥 형태 및 사각기둥 형태 중 적어도 어느 하나의 형태로 형성된다.

도면
