특허등록 발명의 영문 명칭 : wireless circulator

출원번호 10-2022-0046675
출원일자 2022년04월15일
심사청구일자 2022년04월15일

등록번호 10-2610164
등록일자 2023년11월30일

발명의 요약

실시예의 무선 써큘레이터는, 내부의 모터에 의해 회전되는 회전팬과, 상기 회전팬을 감싸는 팬 커버와, 후면에 배치되어 내부의 모터를 감싸는 형상으로 돌출되는 모터 수용부를 포함하는 본체부; 상기 본체부에 착탈 가능하도록 구성되는 다리부; 상기 다리부와 착탈가능하게 결합되고, 상기 본체부의 각도를 조절할 수 있도록 하는 회전 고리부; 상기 회전 고리부는 반원 형상의 고리모양으로 이루어지고, 상기 회전 고리부의 양단에 구성되어 상기 회전 고리부가 상기 본체부 또는 모터 수용부에 대하여 회전이 이루어지도록 하는 회전 바와, 상기 회전 바와 결합되는 고리부 연결캡을 포함하고, 상기 다리부는 2개의 다리와, 상기 다리들의 일단이 결합되는 다리 연결 바디를 포함하고, 상기 다리 연결 바디는 상기 회전 고리부와 착탈가능하도록 구성된다.

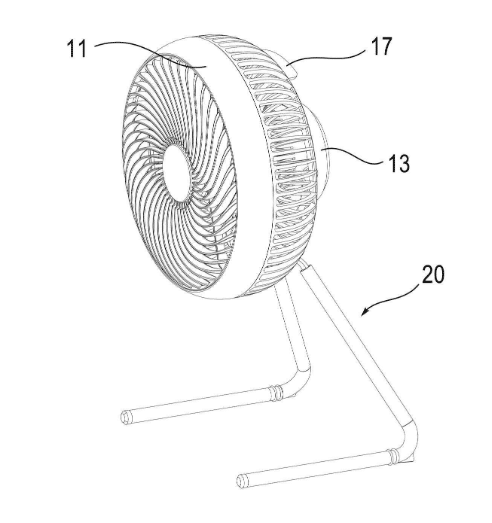

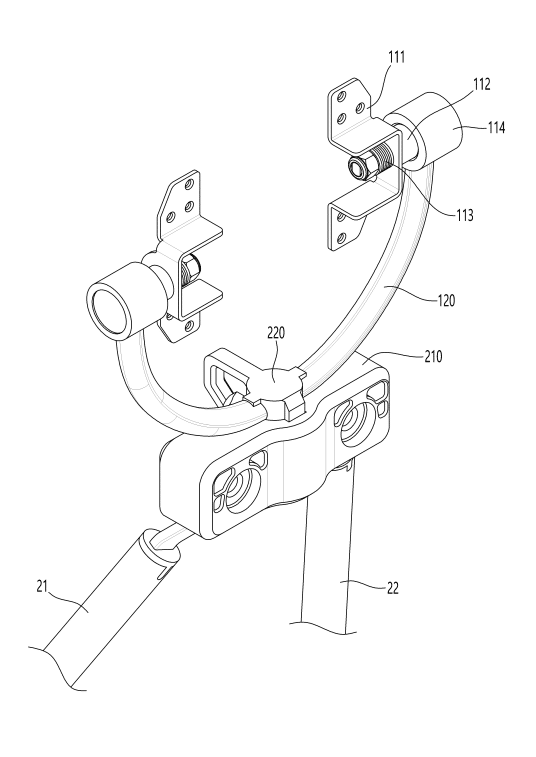

도면
