출원번호 10-2019-0166379
출원일자 2019년12월13일
심사청구일자 2022년09월29일

등록번호 10-2776200
등록일자 2025년02월

발명의 요약

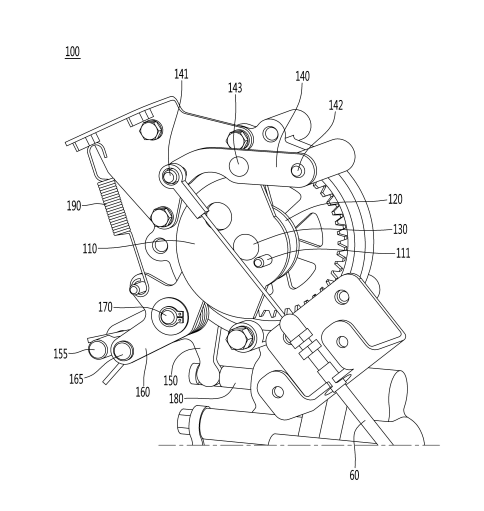

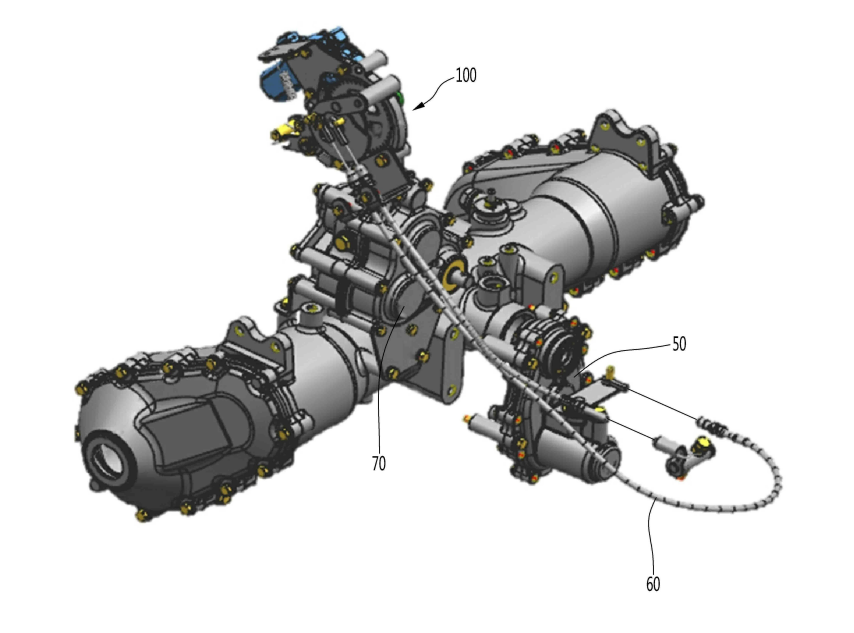

본 실시예의 변속 어셈블리를 포함하는 이앙기는, 모를 식부하는 이앙부와, 상기 모가 이앙되는 지면을 고르게 하는 균평부와, 상기 이앙부의 식부 속도를 조절하는 주수 기어 어셈블리와, 상기 균평부의 동작을 조절하기 위한 균평 기어 어셈블리를 포함하는 이앙기로서, 상기 주수 기어 어셈블리와 균평 기어 어셈블리를 제어하기 위한 변속 어셈블리를 포함하고, 상기 변속 어셈블리는, 캠 샤프트의 회전에 의하여 함께 회전되면서 서로 다른 높이 에 배치된 제 1 캠 및 제 2 캠과, 상기 제 1 캠이 특징 위치에서 회전하는 때에, 상기 제 1캠에 의하여 소정 각도 회전하도록 구성된 균평 조작암과, 상기 2 캠이 특정 위치에서 회전하는 때에, 소정 각도 회전하도록 구성된 제 2 변속암과, 상기 제 2 변속암의 회전시에 소정 각도 회전되도록 구성된 제 1 변속암과, 상기 제 1 변속암의 일단이 연결되고, 상기 주수 기어 어셈블리의 동작을 제어하는 변속 로드를 포함한다.

도면
