특허등록-발명의 영문 명칭 : GALLERY WINDOW

출원번호 10-2021-0098145
출원일자 2021년07월26일
심사청구일자 2021년07월26일

등록번호 10-2596819
등록일자 2023년10월27일

발명의 요약 :

본 발명에 따른 갤러리창호는 루버 프레임 및 오픈형 창문 중 적어도 어느 하나가 설치되도록 상측에 배치되는 상측 프레임, 하측에 배치되는 하측 프레임, 양측에 배치되는 제1 수직프레임 및 제2 수직프레임이 포함되고, 상기 제1 수직프레임과 제2 수직프레임 사이에는 보강 프레임이 설치되고, 상기 제1 수직프레임과 제2 수직프레임은 외면부, 내면부, 및 상기 외면부와 내면부를 연결하는 연결부를 포함하고, 상기 외면부와 내면부 양측에는 내부에 공간이 형성되되 입구의 폭이 내부의 폭보다 좁게 형성되는 안착홈이 형성되고, 상기 보강 프레임은 외면부, 내면부, 상기 외면부와 내면부를 연결하는 연결부를 포함하고, 상기 외면부와 내면부 양측에는 상기 안착홈에 삽입되어 결합될 수 있도록 전방의 폭이 점점 넓어지다가 폭이 좁아지는 형태의 걸림부가 형성되어 상기 안착홈에 강제끼움된다.

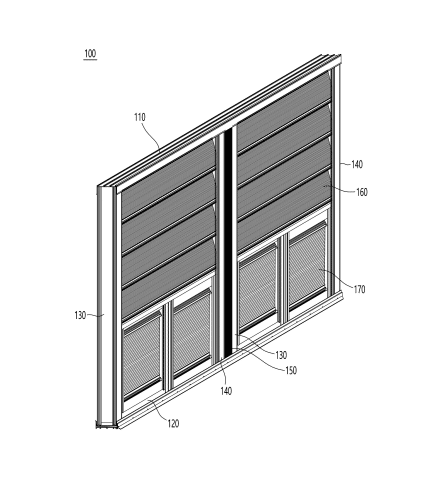

도면
