특허등록 발명의 영문 명칭 : LOADER LIFT ASSEMBLY WORK APPARATUS

출원번호 10-2018-0101707
출원일자 2018년08월29일
심사청구일자 2021년08월30일

등록번호 10-2619055
등록일자 2023년12월22일

발명의 요약 :

본 실시예의 로더 승강 어셈블리 작업 장치는, 차량 본체와, 상기 본체의 후방에 위치하는 본체 리어와, 전륜 및 후륜과, 사용자가 탑승하는 캐빈을 포함하는 차량에 장착되는 로더 작업 장치로서, 짐을 수용할 수 있는 버켓과, 상기 버켓의 승강이 이루어지도록 상기 버켓에 연결되는 승강암과, 상기 승강암과 연결되는 붐대와, 상기 붐대에 형성된 제 1 붐대 힌지부에 일단이 결합되고, 타단은 상기 본체 리어에 구성된 후방 힌지부에 결합되는 후방 링크와, 상기 붐대에 형성된 제 2 붐대 힌지부에 일단이 결합되고, 상기 붐대를 회전시켜 상기 승강암의 회전 또는 상하이동이 이루어지도록 하는 붐 실린더와, 상기 붐대에 형성된 제 3 붐대 힌지부에 일단이 결합되고, 상기 승강암 하측에 구성된 전방 힌지부에 타단이 결합되는 회전 링크를 포함한다.

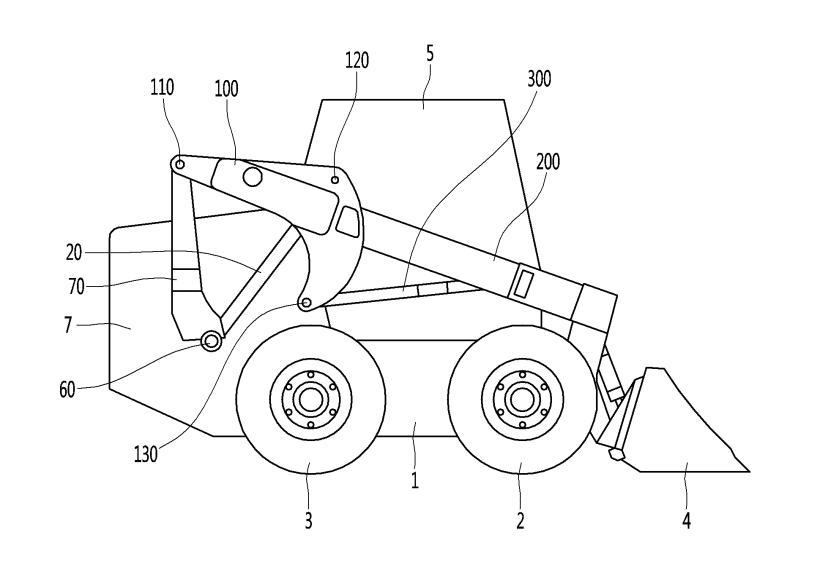

도면
