특허등록 번호 10-1462419
등록일자 2014년11월11일

출원번호 10-2013-0107965
출원일자 2013년09월09일
심사청구일자 2013년09월09일

선행기술조사문헌
KR1020120070641 A
KR1020120110162 A
KR1020120067407 A

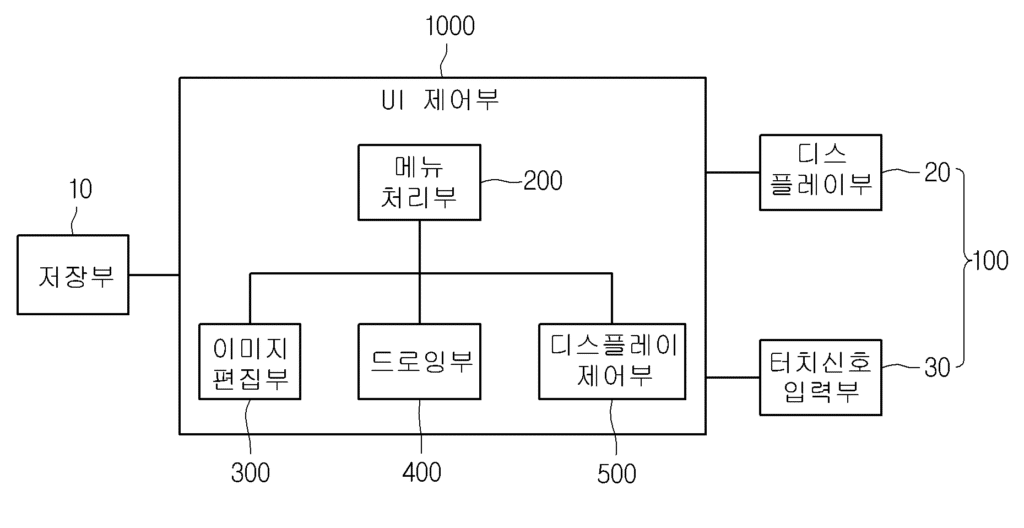

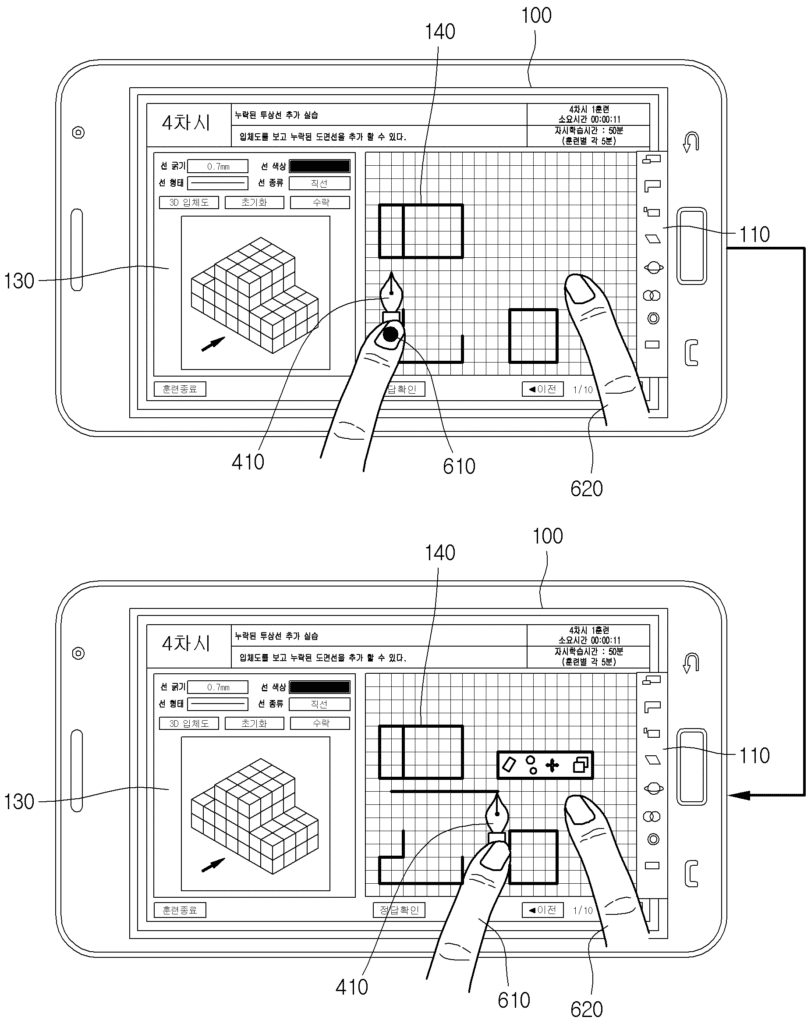

발명의 요약 : 본 발명의 벡터 도형을 드로잉하기 위한 단말기는 싱글 터치와 멀티 터치를 인식하고, 상기 싱글 터치 및 멀티 터치의 터치 유지시간을 인식하는 터치 신호 입력부; 상기 싱글 터치 및 멀티 터치의 인식 여부와, 상기 터치 유지 시간에 따라 최상위 메뉴에 해당되는 제 1 메뉴와, 상기 제 1 메뉴의 하부 메뉴인 제 2 메뉴를 표시하도록 제어하는 제어부; 및 상기 제 1 및 제 2 메뉴가 표시되고, 사용자에 의해 선택된 학습 이미지와 상기 사용자의 터치에 따라 드로잉되는 이미지가 표시되는 디스플레이부;를 포함하고, 상기 제어부는, 선택적으로 상기 제 1 메뉴와 제 2 메뉴를 생성하거나 소멸시키는 메뉴 처리부와, 상기 학습 이미지에 대하여 상기 싱글 터치와 멀티 터치를 이용한 드로잉 모드를 제공하는 드로잉부와, 사용자에 의하여 드로잉된 이미지를 편집할 수 있도록 하는 이미지 편집부와, 상기 학습 이미지 또는 사용자에 의해 드로잉된 이미지의 표시 방법을 변경할 수 있는 디스플레이 제어부를 포함하는 것을 특징으로 한다.

제안되는 본 발명에 의하면, 모바일 환경에서 이미지 작업과 기계제도에 대한 학습을 접목하여, 시간적, 공간적 제약없이 저비용으로 다양한 기계제도에 대한 도면의 학습이 가능하다는 장점이 있고, 또한, 학습자에게 모바일 환경에서 멀티 터치 기반의 효율적인 인터페이스 기반에 도면 학습이 가능하여, 기계제도의 학습효율 향상 및 학습자의 흥미 유발에 따른 몰입감 증대 효과가 있다.

도면
