발명의 영문 명칭 : Assistance apparatus for steering wheel of tracktor

출원번호 10-2019-0097121
출원일자 2019년08월09일
심사청구일자 2022년07월29일

등록번호 10-2740786
등록일자 2024년12월05일

발명의 요약 : 본 실시예의 스티어링휠의 보조 장치는, 트랙터의 구동을 제어하는 제어수단에 의해 조향축이 회전될 수 있는 자율 주행이 가능한 트랙터에 있어서, 상기 조향축에 결합되는 스티어링휠의 조작을 선택적으로 방해할 수 있는 장치로서, 상기 조향축에 결합되는 축 고정부와, 상기 축 고정부에 형성된 제 1 힌지와 제 2 힌지에 일측이 각각 결합되는 제 1 링크및 제 2 링크와, 상기 제 1 링크와 제 2 링크의 타측이 각각 결합되고, 선택적으로 일부가 상기 스티어링휠의 높이보다 높게 위치하거나 상기 스티어링휠의 높이보다 낮게 위치하도록 조작될 수 있는 오작동방지 바와, 상기 축 고정부에 형성된 제 3 힌지에 일측이 결합되는 쉬프트 조절부와, 상기 오작동 방지 바의 일측에 결합되고, 상기 쉬프트 조절부에 형성된 제1 쉬프트 홀 또는 제2 쉬프트 홀에 삽입 및 결합하기 위한 방지 바 연결부를 포함한다.

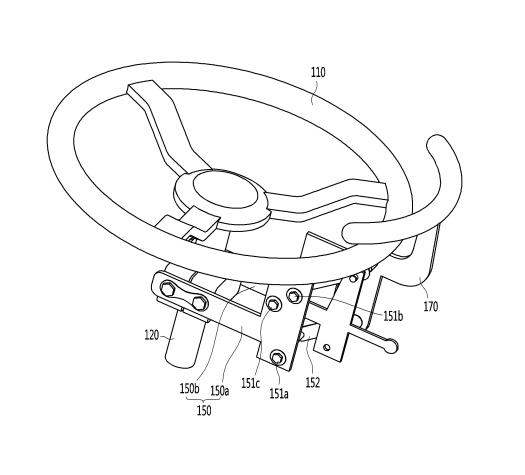

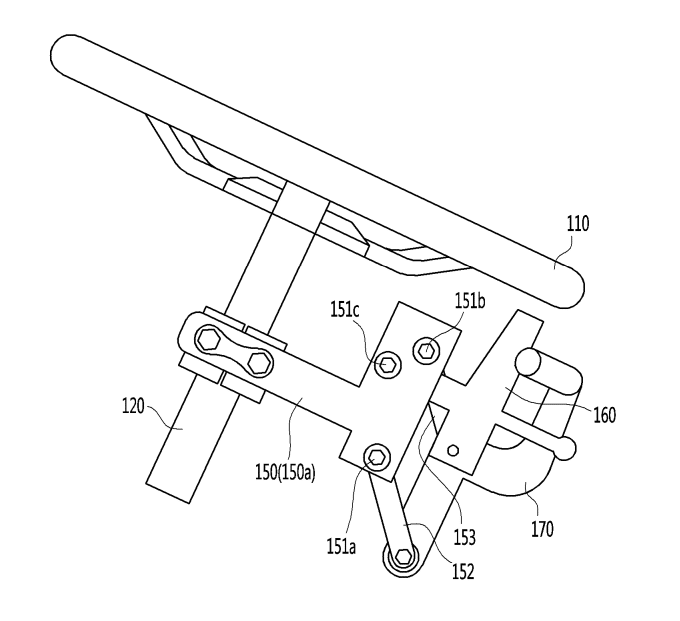

도면
