출원번호 10-2019-0166373
출원일자 2019년12월13일
심사청구일자 2022년09월29일

등록번호 10-2776204
등록일자 2025년02월27일

발명의 요약 : 실시예의 작업차량은, 배기파이프로 요소수를 분사하도록 구성된 요소수 인젝터와, 상기 요소수 인젝터의 워터자켓으로 냉각수를 공급하기 위한 구성으로서, 상기 냉각수가 자유낙하에 의해 공급되도록 상기 요소수 인젝터 보다 높은 위치에 배치되는 보조탱크와, 엔진 내부를 순환하는 냉각수의 냉각이 이루어지도록 하는 라디에이터와 상기 라디에이터와 연결되고, 내부에 보충용 냉각수를 저장하는 서지탱크와, 상기 엔진 내부로 냉각수를 순환시키는 동력을 제공하는 워터펌프를 포함하고, 상기 보조탱크는 상기 요소수 인젝터의 냉각에 사용된 냉각수가 수용되는 제 1 냉각수 수용실과, 상기 요소수 인젝터로 공급하기 위한 냉각수가 수용되는 제 2 냉각수 수용실이 격벽에 의하여 구분되도록 형성되는 보조탱크를 포함한다. 제안되는 바와 같은 실시예에 의해서, 엔진의 시동 오프시에 고온의 요소수 인젝터를 신속히 냉각할 수 있으며,이를 통해 안정적인 인젝터 동작을 확보할 수 있는 장점이 있다

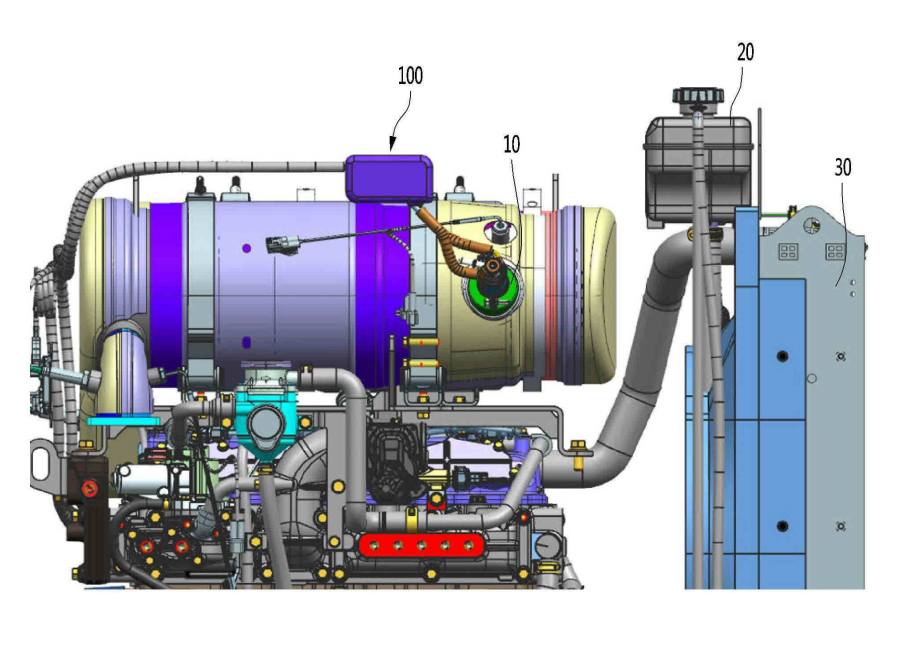

도면
