출원번호 10-2019-0168917
출원일자 2019년12월17일
심사청구일자 2019년12월17일

등록번호 10-2433560
등록일자 2022년08월12일

발명의 요약 : 본 실시예의 자동 분무기는, 혼합액이 수용되는 본체와, 상기 본체 하부의 공간에 수용되고, 상기 혼합액을 배출시키는 동력을 제공하는 모터가 포함된 펌프 수단과, 상기 본체 하부의 공간에 수용되고, 상기 펌프 수단으로 전원을 공급하기 위한 배터리 모듈과, 상기 본체 하부의 공간에 수용되고, 상기 배터리 모듈의 전원을 상기 펌프수단으로 공급하는 것을 제어하기 위한 제어 수단을 포함하고, 상기 제어 수단은 상기 제어 수단을 구성하는 회로 부품으로 전원을 선택적으로 공급하도록 하는 전원 스위치와, 상기 펌프 수단의 모터 속도를 조절하기 위한 속도 조절기와, 상기 배터리 모듈과 연결되면서 상기 배터리 모듈로부터 공급되는 전원을 사용자의 조작에 의해 선택적으로 상기 펌프 수단으로 바이패스시킬 수 있도록 구성된 바이패스 스위치가 모듈화된 것을 특징으로 한다.

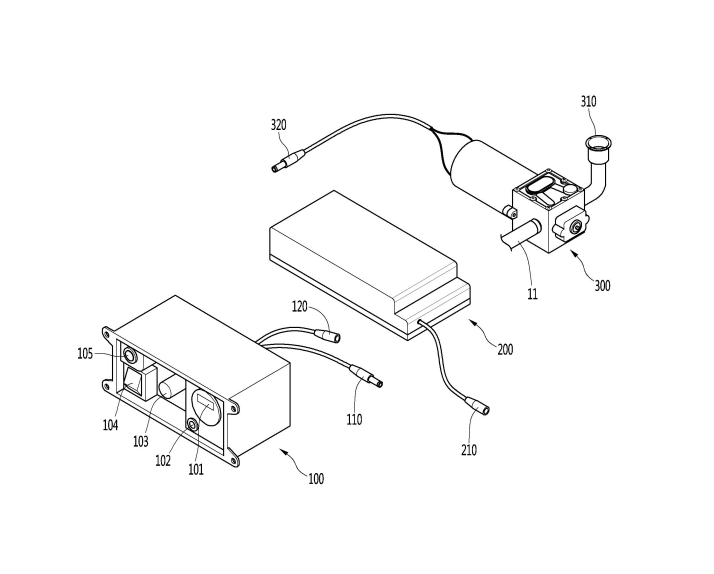

도면
