발명의 영문 명칭 : Assembly furniture

출원번호 10-2022-0043687
출원일자 2022년04월08일
심사청구일자 2022년04월08일

등록번호 10-2750016
등록일자 2024년12월30일

발명의 요약 :

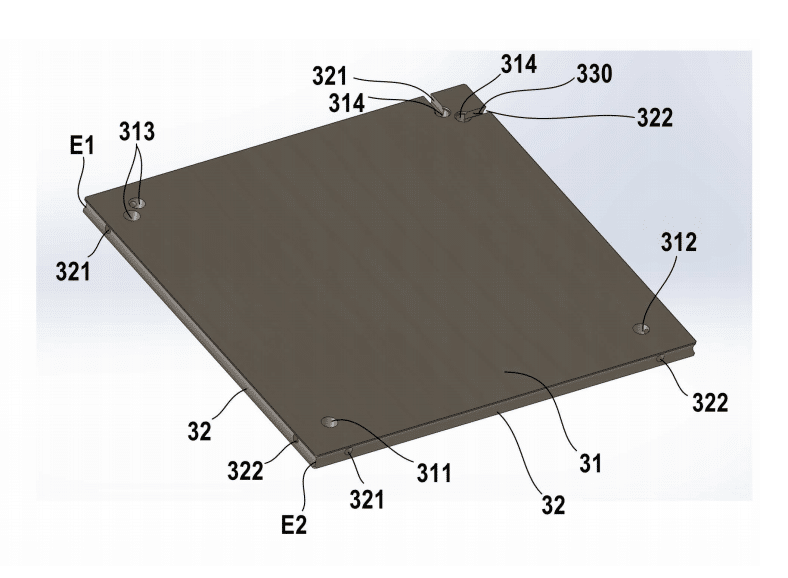

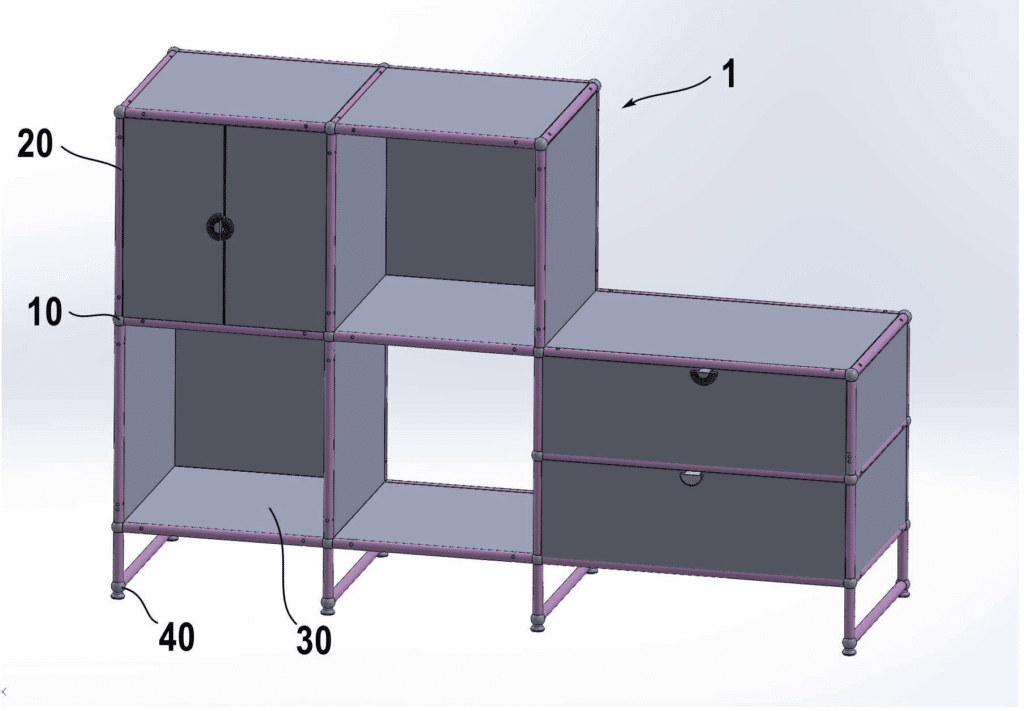

본 실시예의 조립식 가구은, 물건을 놓일 수 있는 복수개의 단위 선반과, 각 단위 선반의 측면에 결합되고, 외주면에 적어도 하나 이상의 지지봉 볼트 체결홀이 형성되는 지지봉과, 상기 지지봉의 내부로 일부가 삽입되도록 형성된 커넥터 로드가 적어도 하나 이상 형성되고, 외주면에 적어도 하나 이상의 로드측 볼트 체결홀이 형성되는 봉 커넥터와, 상기 단위 선반에 수용되는 미니픽스와, 상기 미니픽스에 결합되는 미니픽스 연결볼트를 포함하고, 상기 단위 선반은, 사각 형상으로 이루어진 선반 바디와, 상기 선반 바디의 네 측면을 형성하면서 상기 지지봉의 원형 몸체 일부가 감싸지도록 소정 깊이 함몰 형성되는 4개의 측면 오목부와, 상기 각각의 측면 오목부에 형성되는 홀로서 기설정된 간격으로 떨어져서 형성되는 제 1 및 제 2 선반측 볼트 삽입홀들과, 상기 선반 바디의 상부면의 일부가 개방되어 형성되는 홈으로서 상기 선반 바디 상부면의 네 모서리 일측에 각각 형성되어 상기 미니픽스가 제 1 내지 제 4 미니픽스 수용홈을 포함하고, 상기 제 1 및 제 2 미니픽스 수용홈은 각각 한개의 수용홈으로 이루어지고, 상기 제 3 및 제 4 미니픽스 수용홈은 소정 간격을 두고 배치된 2개의 수용홈들로 이루어지는 것을 특징으로 한다.

도면
