특허등록, 발명의 영문 명칭 : Multi-functional board for exercise equipment

출원번호 10-2022-0041957
출원일자 2022년04월05일
심사청구일자 2022년04월05일

등록번호 10-2671790
등록일자 2024년05월29일

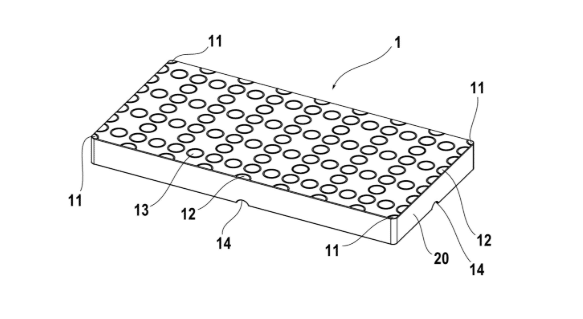

발명의 요약 : 실시예의 다용도 보드는, 직사각 형태의 장방형 형상으로 이루어지는 다용도 보드로서, 상기 다용도 보드의 상부면 네 모서리에 1/4 원형상인 모서리 부채꼴 홀들이 각각 형성되고, 상기 상부면의 장변과 단변들의 각 네 변을 따라 소정 간격을 두고 배치되면서 반원 형상인 에지 반원 홀이 형성되고, 상기 상부면 내에 소정 간격을 두고 배치되면서 원형으로 이루어진 복수개의 중앙 원형 홀이 형성되고, 상기 다용도 보드의 하부면에는, 상기 중앙 원형홀을 통과한 봉을 지지하기 위하여 상기 다용도 보드의 하부면으로부터 돌출형성되는 중앙 원형 리브가 복수개 형성되고, 상기 하부면의 네 모서리에는 소정 높이 돌출되면서 1/4 원형상으로 이루어진 모서리 부채꼴 격벽이 각각 형성되고, 상기 모서리 부채꼴 격벽 내주면에는 기설정된 간격만큼 떨어져서 모서리를 향하여 돌출되는 모서리 걸림 리브가 형성되고, 상기 하부면의 네 모서리에는 상기 모서리 부채꼴 격벽에 의하여 형성되는 모서리 부채꼴 홈이 형성되고, 상기 하부면의 장변에 해당하는 가로변 중앙과, 단변에 해당하는 세로변 중앙 각각에는 반원 형상을 갖는 에지 반원 리브가 돌출 형성되고, 상기 하부면의 네 모서리에는 돌출 형성된 상기 에지 반원 리브에 의하여 형성되는 에지 반원 홈이 형성되는 것을 특징으로 한다.

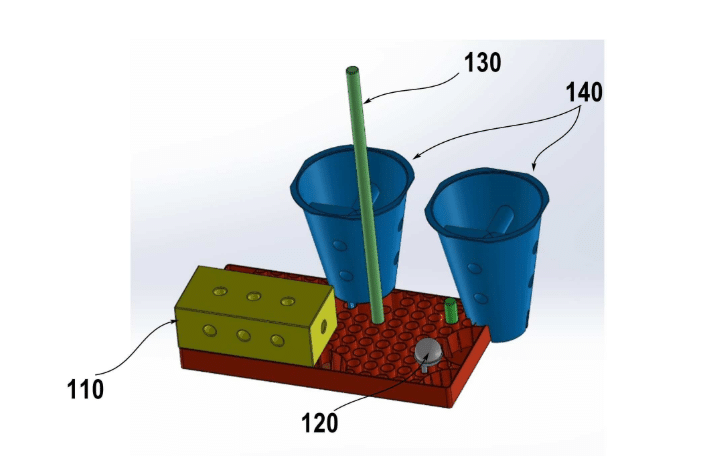

도면
