출원번호 10-2025-0123003
출원일자 2025년09월01일
심사청구일자 2025년09월01일
등록번호 10-2908215
등록일자 2025년12월31일

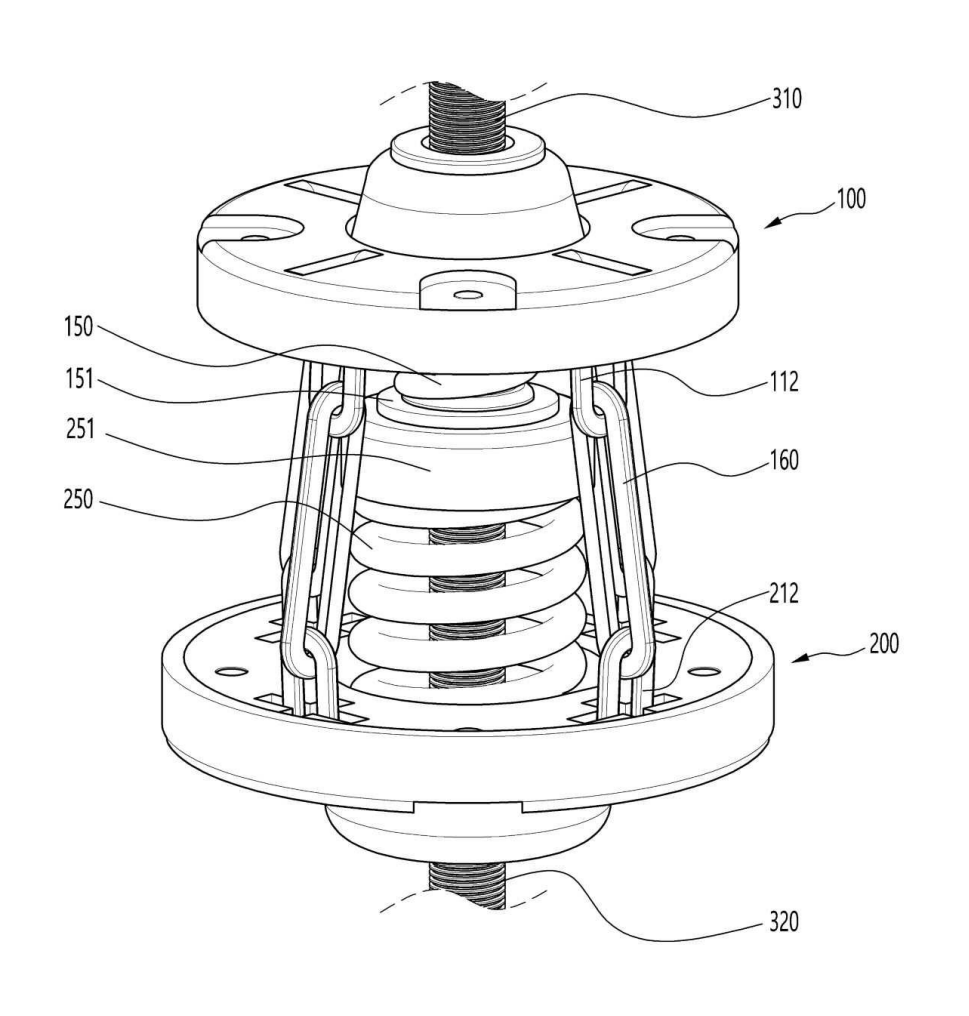

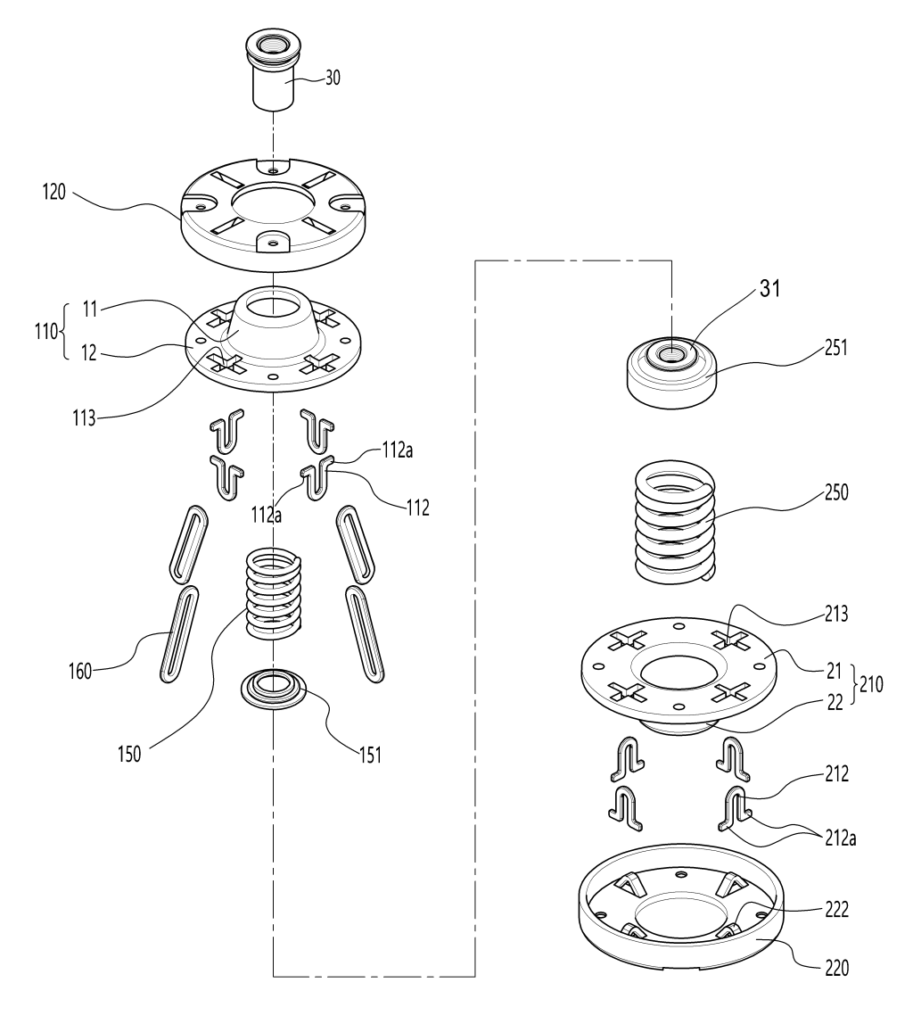

발명의 요약 : 실시예의 행거 장치는, 상측 전산볼트와 하측 전산볼트 사이에 설치되는 내진 방진용 행거 장치로서, 상부를 구성하고, 상기 상측 전산볼트가 결합되는 체결수단을 구비하는 제1 바디부와, 하부를 구성하는 제2 바디부와, 상기 제1 바디부와 제2 바디부 사이에 구성되는 고리링과, 상기 제1 바디부와 고리링을 연결하는 상부 결합고리와, 상기 제2 바디부와 고리링을 연결하는 하부 결합 고리와, 상기 제1 바디부 하측에 배치되면서, 상기 상측 전산볼트의 일부가 내부에 수용될 수 있는 크기로 이루어진 상부 스프링과, 상기 제2 바디부 상측에 배치되면서, 상기 하측 전산볼트의 일부가 내부에 수용될 수 있는 크기로 이루어진 하부 스프링과, 상기 상부 스프링의 하부에 결합되는 상부 스프링 캡과, 상기 하부 스프링의 상부에 결합되며, 상기 하측 전산볼트가 결합되는 체결수단을 구비하는 하부 스프링 캡을 포함하고, 상기 상부 스프링은 상기 상부 스프링 캡이 상기 하부 스프링 캡측으로 가압되는 힘을 제공하고, 상기 하부 스프링 캡의 일부는 상기 상부 스프링 캡 내측에 삽입가능한 형상으로 이루어진다.
도면
이 특허등록 사례에 대하여
본 발명은 건축물·설비 구조물의 내진·방진을 위한 행거 장치 및 시공 방법에 관한 특허입니다. 지진 및 진동으로부터 배관·덕트 등 설비 구조물을 보호하는 내진 행거 시스템으로, 건축설비 분야에서의 안전 기술을 권리화하였습니다. 특허사무소 소담이 출원부터 등록까지 전 과정을 대리하였습니다.
내진·방진 관련 발명은 건축법·내진설계기준 등과 연계되는 기술 분야입니다. 발명의 기술적 특징뿐 아니라 시공 방법 청구항을 함께 설계하여 특허 보호 범위를 최대화하는 전략이 중요합니다.
